2.1. 연구 대상 시설

연구대상 시설은 경기도 Y시의 하수 처리시설 내 파일럿 규모의 BAF 시설로 2012년 8월 약 1,000 m³/d 규모로 설 치하여 2014년 현재까지 운영 중에 있다. 파일럿 플랜트 내에는 총 3지의 BAF 반응조와 오존 주입설비, 송풍기, 펌 프 등이 설비되어 있다. 이들 장비들은 PLC(Programmable Logic Controller)에 의하여 자동 제어되고 있으며, 또한 PLC 에 의한 역세척(Backwashing) 및 시퀀스 제어(Sequence control)를 위하여 유량과 수압을 실시간으로 측정하도록 하였다. BAF 공정의 역세척 제어는 반응조 내의 상부와 하부 수압 차이가 0.5 m를 초과하는 경우 자동으로 역세척 을 수행하도록 프로그램 하였다. 또한, 상하부의 수압차이 가 0.5 m에 도달하지 않더라도 설정된 역세척 주기(2일)에 도달하는 경우 자동으로 역세척 시퀀스를 동작하도록 프로 그램 하였다.

Table 1과 Fig. 10(a)와 같이 파일럿 플랜트는 2차 처리 를 목적으로 하는 SBR 공정의 처리수를 파일럿 플랜트로 유입하여 추가적인 유기물질과 질소제거를 목적으로 하는 3차 처리공정이다. BAF 각 반응조 크기는 약 7.07 m² (1단계 공상체류시간 1.18시간, 2단계 0.52시간)이며, EPP (Expanded Polypropylene) 여재를 반응조 용적대비 약 52.4% 충진하 였다. 연구에 사용된 EPP 여재는 수리학적 부하를 고려하 여 반응조 A와 B는 3~4 mm 여재를 사용하였으며, 반응조 C에는 2~3 mm 여재를 사용하였다. 반응조 C는 반응조 A 와 B의 후속 처리공정으로써, 반응조 C로 유입되는 TSS (Total Suspended Solids) 농도가 급격히 낮아지기 때문에 반응조 A와 B에 비하여 직경이 작은 여재를 사용하였다.

또한, 각각의 반응조에 공기(Air)를 주입하였고, 공기주입부 기준으로 하부에는 무산소(Anoxic) 조건을 유지하였다. 파일 럿 플랜트 유입하수는 생물학적 2차 처리수로 난분해성 물질 이 다량 포함되어 있으며, 난분해성 물질의 이분해성 물질로 의 전환가능성을 검토하기 위하여 오존을 주입하였다. 탈질 을 위하여 추가로 필요한 외부탄소원은 메탄올을 이용하였으 며, 반응조 A 하부에서 유입수와 함께 혼합하여 주입하였다.

설치된 파일럿 플랜트는 두 개의 반응조 A 및 B가 병렬 로 운전되는 1단계(1st stage)와 1개의 반응조 C로 구성되 는 2단계(2nd stage)로 구성하였다. 1단계 반응조는 선행공 정으로부터 유입되는 미처리 유기물질과 암모니아성 질소 농도 제거를 목적으로 설치하였고, 무산소 조건에서 메탄올 을 주입하였다.

2단계 반응조는 1단계 반응조에서 미처리된 메탄올을 제 거하기 위하여 설치하였다. BAF의 운전 안정화가 완료된 2013년 1월부터 시뮬레이션 결과와 운전자료 결과를 비교 분석하였다.

실제 운전 결과와 시뮬레이션 결과를 비교하기 위한 운 전기간은 다음 Table 2에 나타내었다. 첫번째 기간(2013/01/25~01/30)에서는 2단계 BAF (반응조 C)를 운영하지 않 았기 때문에 유입유량을 720 m³/d로 운전하였으며, 2단계 BAF를 운전하기 시작한 두번째 기간(2013/02/01~2013/03/04) 이후부터는 유입유량을 1,008 m³/d로 증가하여 운전하였다. 내부반송율은 전체 운전기간 중 100%에서 200%까지 증가 하여 운전하였으며, 오존은 첫번째와 두번째 기간에 주입하 였고, 메탄올은 세번째 기간만 주입하였다.

2.2. Semi-empirical model

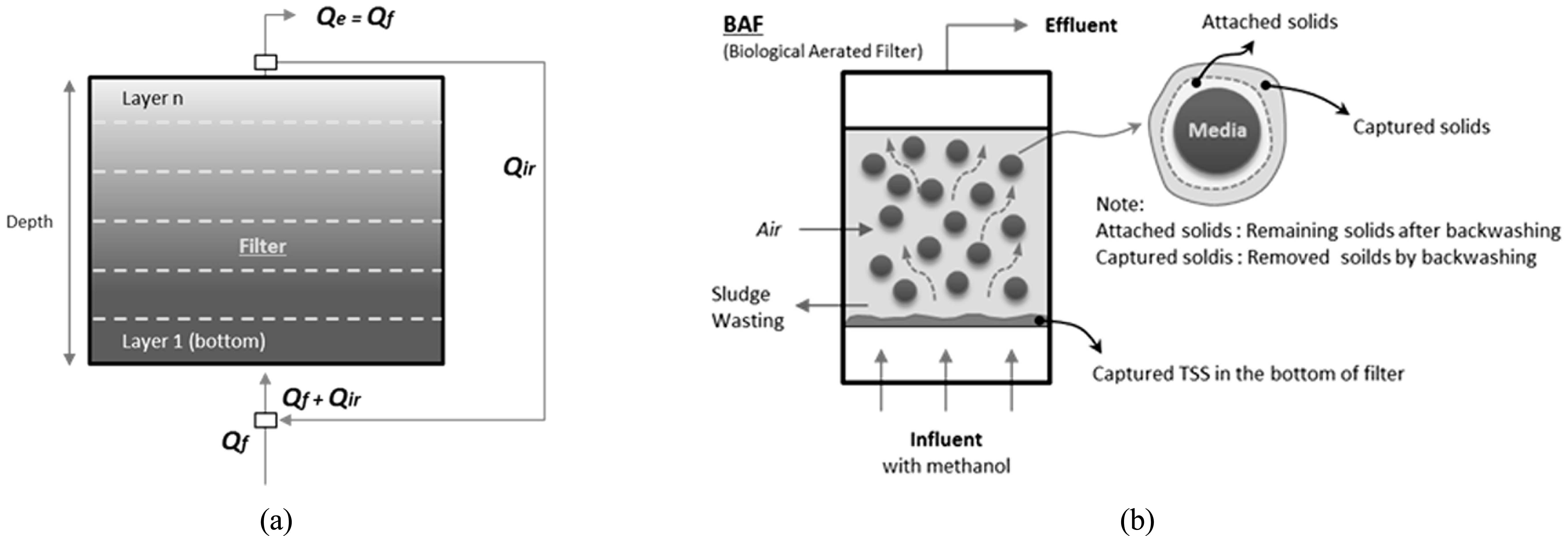

본 연구에서 사용된 BAF 모델은 Water Environment Federation (WEF) Manual (^{Sen and Randall, 2008a}, ^2008b)에서 제시하고 있는 준 경험 모델을 적용하였다. 여기서 사용된 준 경험 모델은 부유성장 미생물과 여재(Media)에 부착되어 있는 바이오 필름(Biofilm)으로 구분하여 해석하였다. 기본 적으로 이 모델은 Monod 공식에 기초하고 있으며, 계산의 복잡성을 줄이기 위하여 바이오 필름 성장 및 탈착에 대한 부분을 경험적 수식으로 단순화 한 것이 특징이다. BAF 반 응조는 Fig. 1(a)와 같이 n개의 레이어(Layer)로 구분하여 해석하였다. 아래 반응식은 바이오 필름 내에서 암모늄이온 성 질소 섭취율(NH₄⁺-N uptake rate; B_N,n)을 산정한 것으로, 암모니늄이온성 질소의 총 섭취율은 식 (1)과 같이 질산화 미생물에 의한 합성과 질산화의 합으로 표현된다.

여기서 q_{m,NH4-N-Nitr,bf}은 질산화 미생물(Nitrifier)에 의한 암모늄이온성 질소 섭취율(kg/1000m² of biofilm surface/d, or mg/cm²/d), S_Nn과 S_O2n은 암모늄이온성 질소 및 DO 농 도 (mg/L), V_n은 세포의 부피 (m3), M_n은 세포 부피당 생 물막 표면적(m²/m³), K_N,bf는 생물막 내 암모늄이온성 질소 의 반포화 상수(Half-saturation coefficient), 그리고 K_DO,bf는 생물막 내 용존 산소의 반포화 상수를 의미한다.

부유성 고형물 내 질산화 미생물에 의한 암모늄이온성 질소 섭취율은 식 (2)와 같이 계산된다.

여기서 q_{m,NH4-N-Nitr,SS} 는 온도 T에서 MLVSS 내 질산화 미생물의 최대 암모늄이온성 질소 섭취율 (Maximum NH₄⁺-N uptake rate), K_DO,Nitr,SS 와 K_N,Nitr,SS 는 온도 T에서 MLVSS 내 질산화 미생물의 반포화 상수, f_Nitr 은 MLVSS 내 질산화 미생물의 비율(Fraction), 그리고 X_n 은 반응조 내 MLVSS 농도(kg VSS/m³)를 의미하며, BVF_n은 여재가 차지하고 있는 용적비율을 의미한다.

또한 암모늄이온성 질소의 농도는 반응조 물질수지를 통 해 식 (3)과 같이 계산된다.

여기에서 I_N,n 과 E_N,n 은 각각 호기조로 유입 및 유출되 는 NH₄⁺-N의 양 (kg/d)으로 정의되고, A_N,n 과 B_N,n 은 각각 부유성 고형물과 생물막 내 질산화 미생물에 의한 NH₄⁺-N 의 섭취량(kg/d), C_N,n 과 D_N,n 은 각각 MLVSS 및 생물막 내 종속영양미생물(Heterotrophs)에 의해 합성된 NH₄⁺-N의 양(kg/d), N_decay,n은 VSS의 사멸(Decay)에 의해 용출된 NH₄⁺-N 의 양(kg/d), 그리고 N_org-N,hydr,n은 가수분해(Hydrolysis)된 유기성 질소(Organic nitrogen)의 양(kg/d)으로 정의된다.

생물막 내 미생물과 부유성 미생물에 의한 NO_x^--N의 탈 질은 다음 식 (4)와 식 (5)로 계산된다.

여기에서, B_NOX-N,u,n은 생물막내 미생물에 의한 탈질을, A_NOX-N,u,n은 부유성 미생물에 의한 탈질을 의미하며, COD_u,anx,bf,n과 COD_u,anx,ss,n는 무산소 조건에서 각각 생 물막과 MLVSS에 의해 사용된 COD를 의미한다. 탈질에 필 요한 COD 계수는 다음의 식 (6)과 식 (7)로 계산되었으며, f_COD 의 기본값은 1.42 mg COD/mg VSS를 적용하였다.

여기서 Y_h,anx은 무산소 조건에서 종속유기성 탈질미생 물(Heterotrophic denitrifier)의 생산량(g VSS/g COD/d)을 의미한다.

질소 제거를 위한 물질수지(Mass Balance)는 식 (8)과 같다.

여기에서 B_NOX-N-Nitr,n과 A_NOX-N-Nitr,n은 각각 BAF 반응조내 레이어에서의 생물막과 MLVSS 에 의해 질산화된 질소량(kg/d)을 의미하며, E_NOX-N,n은 유출되는 질산성 질 소량(kg/d)를 의미한다.

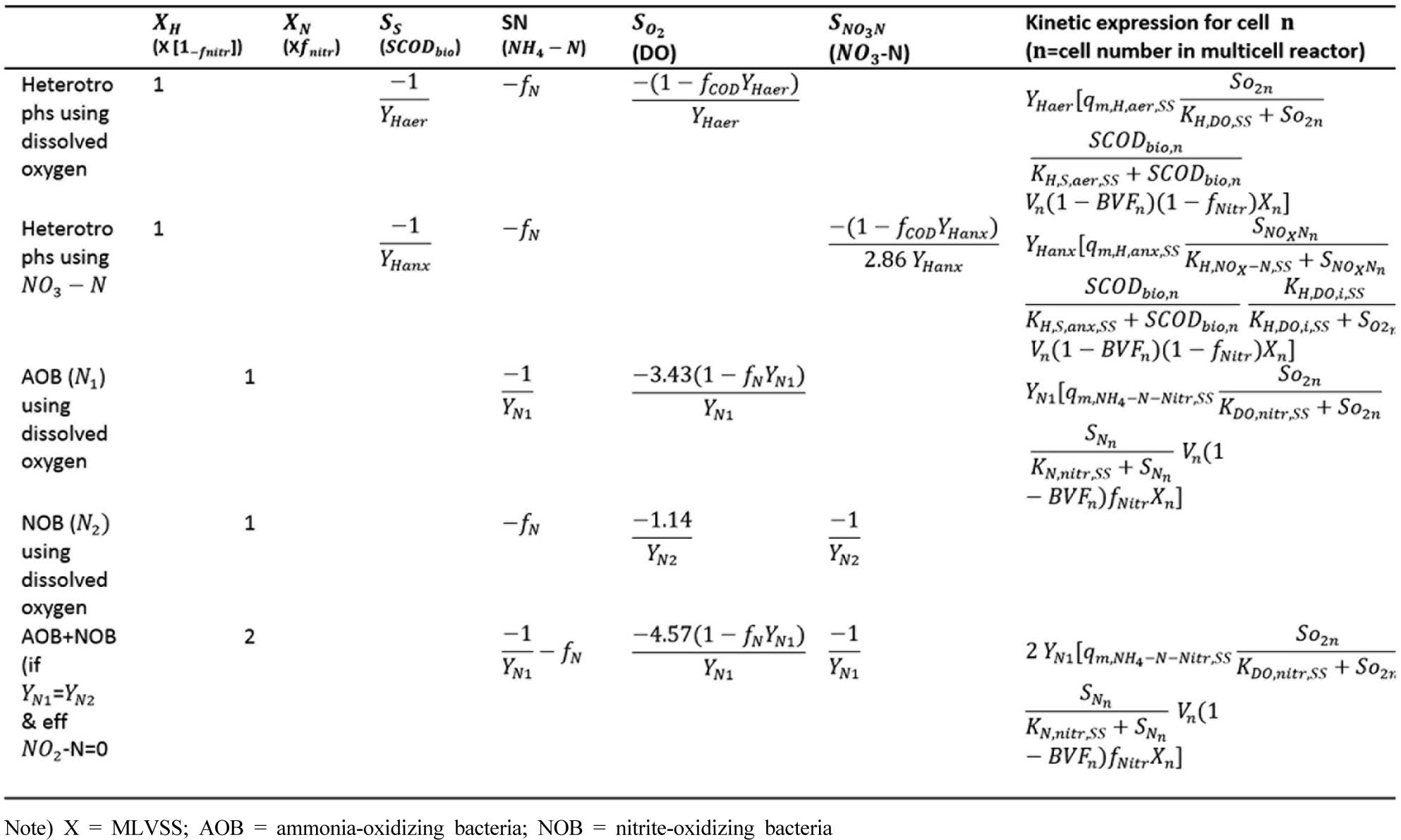

본 연구에서 적용한 준 경험모델의 독립 및 종속영향 미 생물의 동력학(Kinetic) 상수들은 ^{Sen and Randall (2008a)}이 제시하고 있는 준 경험모델(semi-empirical model)의 기본값을 적용하였다. Table 3과 4는 BAF 반응조내에서의 MLVSS 및 바이오필름에 대한 준 경험 모델에 대한 프로세스를 매 트릭스 형태로 나타내고 있다(^{Sen and Randall, 2008a}). 매 트릭스의 행은 입자성 물질과 용존물질에 대한 상태변수를 나타내고 있으며, 마지막 행에는 kinetic 식을 표현하고 있 다. 또한, 열에는 kinetic 식에 곱해지는 계수 값들이 표현 되어 있다. 공정 모델링을 위하여 매트릭스 형태로 상태변 수와 반응식을 표현하는 방법은 IWA ASMs 등에서 널리 사용하고 있으며, 본 연구에서도 제시한 매트릭스를 이용하여 컴퓨터 시뮬레이션을 수행하였다. 준 경험 모델과 ASMs 모델과의 차이점 중의 하나는 ASMs 모델의 경우 부유성장 미생물과 기질에 대해서만 모델에서 정의하고 있는 반면, 준경험모델에서는 바이오 필름에 대한 모델을 추가로 정의 하고 있다.

보다 정교한 수학적 모델과 준 경험모델과의 차이점은 수 학적 모델의 경우에는 부착상태의 바이오필름에서의 물질전 달을 상세히 정의하고 있는 반면, 준 경험 모델에서는 바이 오 필름을 간략화 하여 질산화 및 탈질 미생물로 정의하고 있다. 또한, 준 경험모델에서는 여재의 형상은 이상적인 구 체라고 가정하며, 여재는 수압에 의하여 형태가 변하지 않 고 전체 반응조내에서 균질하다는 가정을 적용하고 있다.

한편, ^{Sen and Randall (2008b)}은 부유물질 제거에 대한 기작은 제시하고 있지 않으므로, 여재에 의한 부유 물질 제거는 ^{Tchobanoglous and Schroeder (1985)}가 제시하고 있 는 방법을 적용하였다. 여기에서는 부유물질 제거 모델은 여재가 흡착시간과 고형물 체류능에 따라 부유물이 부착되 고 지연한다는 가정을 기초로 하고 있다. Fig. 1(b)는 BAF 에서의 부유물질 제거를 나타내고 있다. 여재에서의 부유물 질은 주로 BAF 하부에 축적되고, 축적된 부유물질은 수두 손실(Head loss)을 유발하고 일정 수두 이상 도달하게 되면 역세척을 수행한다. 이러한 운전조건에 기초하여 고형물 제 거모델에 대한 보정은 운전기간 중의 유입, 유출 SS 농도 및 2 ~ 4일 주기의 역세척 기간(backwashing period)를 고려 하여 식 (9)의 계산식을 통해 모델링 인자를 보정하였다.

여기서, C 는 유입수 부유성 고형물 농도(mg/L), z 는 filter bed의 상부로부터의 거리(cm), r₀는 초기 제거속도 (0.025/cm), a와 n은 상수로 1과 0.5를 적용하였고, q는 필 터내 부유성 고형물의 양(kg/m³), qu는 필터내 존재가능한 고형물의 총량(3 kg/m³), 그리고 m은 플록(Floc)의 강도과 관련된 상수(1을 적용)를 의미한다.

본 연구의 모델링에 적용된 유입수 성상 분율(Influent fraction) 은 COD의 경우 ASM1 의 유입수 성상 분율을 수정하여 적용하였다(^{Henze, 2010}). COD는 S_s (Readily biodegradable substrate), S_i (Inert soluble organic matter), X_s (Slowly biodegradable substrate), X_bh (Heterotrophs), Xba (Autotrophs), 그 리고 Xi (Inert particulate organic matter)로 구분하였고, 질소 는 S_nh (Ammonia-nitrogen), S_no (Nitrate-nitrogen), S_nd (Soluble biodegradable organic nitrogen), S_ni (Soluble non-biodegradable organic nitrogen), Xnd (Particulate biodegradable organic nitrogen), 그리고 X_ni (Particulate non-biodegradable organic nitrogen)로 구분하여 적용하였다(Table 5). 또한 준 경험 생 물막 모델에서 사용된 온도영향계수는 Table 6에 정리하여 나타내었다.

2.3. BAF 모델링 시뮬레이터 및 준경험 모델 프로그래밍

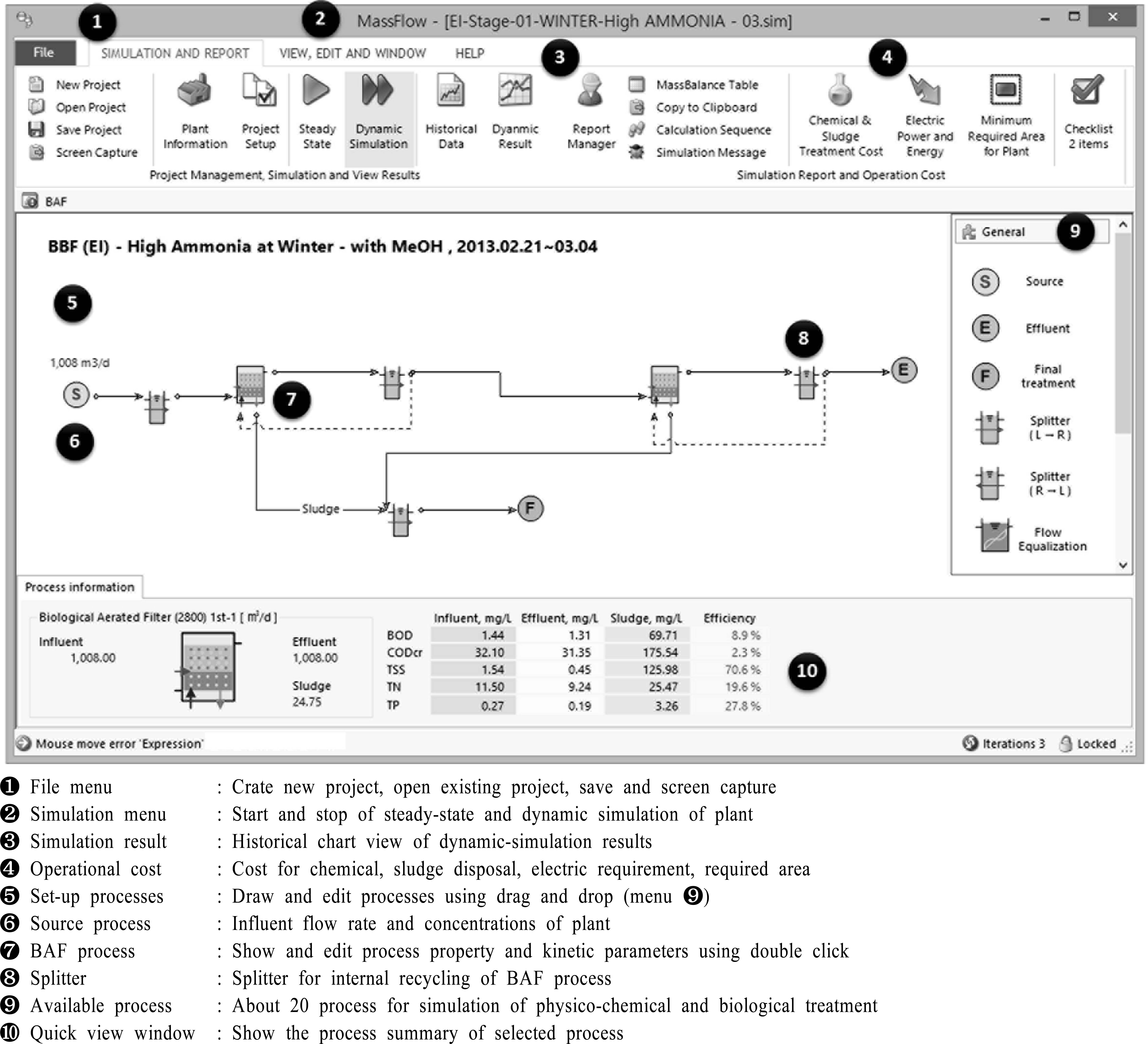

준 경험 모델이 수학적 모델에 비하여 상대적으로 덜 복 잡하지만 많은 수학함수를 반복적인 방법에 의해 계산하여 야 하므로 본 연구에서는 상용 시뮬레이터를 이용하였다. 본 연구에 사용된 시뮬레이터는 MassFlow™ (Fig. 2)로써 ASM No.1 등 다양한 부유성장 공정 및 물리화학적 처리 공정을 정적 및 동적으로 모의할 수 있다. MassFlow™ 는 마이크로소프트 윈도우 XP 이상에서 운영가능하며 생물학 적 영양소 제거공정을 포함한 약 20여 가지의 하수처리공 정을 모사할 수 있다.

MassFlow™는 화면 상단에 파일 입출력, 시뮬레이션 수 행 및 결과 조회 버튼이 위치하고 있으며(Fig. 2), 오른쪽 화면에 위치하고 있는 공정을 마우스 드래그 앤 드롭으로 사용자가 원하는 공정을 구성할 수 있도록 구성되어 있다. 화면 중앙의 공정을 더블클릭하여 각각의 공정 시뮬레이션 결과를 조회할 수 있으며, 시뮬레이션 결과를 텍스트 혹은 마이크로소프트 엑셀로 출력할 수 있다.

본 연구에서는 BAF 공정 시뮬레이션을 위하여 준 경험 모델을 프로그래밍 하여 MassFlow™ 에 추가하였다. MassFlow™ 에 준 경험 모델 기능을 추가하기 위하여 마이 크로 소프트사의 Visual Studio.NET(VB.NET)을 이용하여 주요 기능을 클래스(Class)로 작성하였다. 준 경험 모델 시 뮬레이션을 위하여 주요 기능을 클래스화 하는 경우 프로 그램 개발시 생산성이 향상되고, 연산속도를 향상 시킬 수 있는 장점이 있다. 준 경험모델에 사용되는 복합변수(Composite variables) 및 상태변수(State variables)는 ASM No.1과 같은 클래스를 사용하였고, 입출력 결과는 XML (eXtensible markup language)로 저장함으로써 타 프로그램과의 호환성 을 고려하였다. 프로그래밍 결과의 디버깅 및 검증을 위하 여 마이크로 소프트엑셀로 작성된 준경험 모델의 결과와 비교하였다. 작성된 준 경험 모델 클래스는 BAF 공정에서 각 레이어 별로 정상상태에 도달할 때까지 반복계산을 수 행하도록 프로그래밍 하였다.

Sen and Randall (^2008a, ^2008b)이 제시하고 있는 준경험 모델의 경우 여재에 의한 물리적인 부유물질 제거를 위한 모델은 제공하지 않기 때문에 ^{Tchobanoglous and Schroeder (1985)}가 제시하고 있는 부유물질 제거 모델을 준경험 모 델에 결합하여 프로그래밍 하였다. 시뮬레이션 결과를 조회 하기 위하여 시뮬레이션 결과를 테이블 및 히스토리컬 차 트로 표시할 수 있도록 기능을 추가하였으며, Kinetic 상수 및 반송율을 조절하기 위한 사용자 인터페이스를 구현하였다.

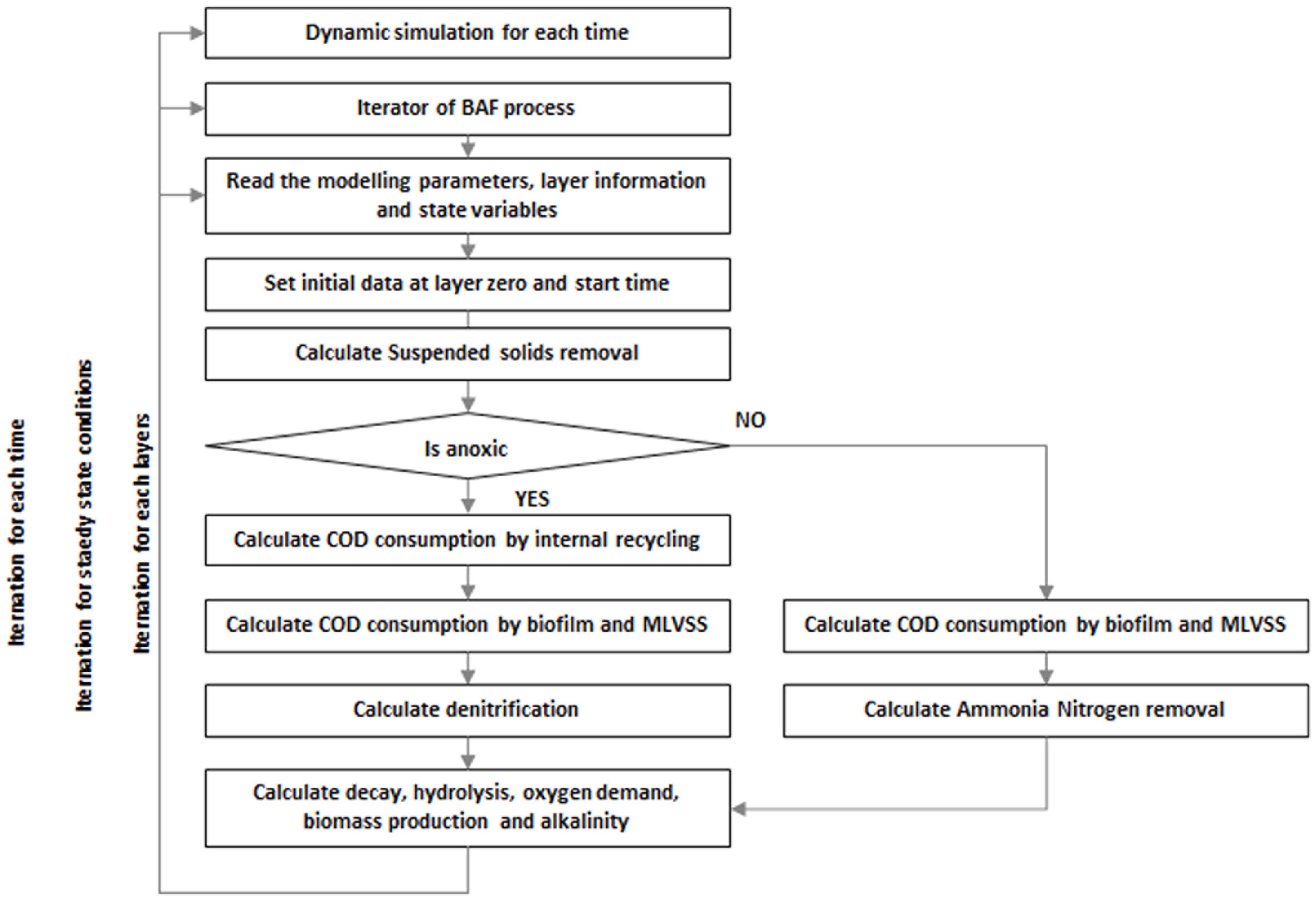

MassFlow™ 에서 BAF 공정 시뮬레이션을 위한 과정은 Fig. 3에서와 같이 총 3개의 반복 수행과정(Iteration)을 포 함한다. 가장 안쪽 반복 수행법은 BAF의 층들(Layers)에 관한 것으로 무산소조와 호기성 조건에 따라 COD(Chemical oxygen demand) 제거, 질산화 및 탈질화 등의 계산을 수행 한다. 또한 BAF 공정이 정상 조건(Steady-state)으로 수렴하 기 위한 반복 수행과정이 포함되어 있으며, 가장 외부의 반복 수행 과정에서는 시간의 변화에 따른 전체 BAF 공정 의 유출수 수질을 시뮬레이션 하였다. 본 연구에서는 파일 럿 플랜트에 설치된 3개의 BAF 공정을 각각 25개의 층으 로 구분하여 정상상태 시뮬레이션을 수행하였다. 또한 정상 상태의 시뮬레이션 결과를 이용하여 보정(Calibration) 하였 고, 전체 운전기간에 대하여 동적 시뮬레이션을 수행하였다.

3.1. 유입수의 특성 및 모델링

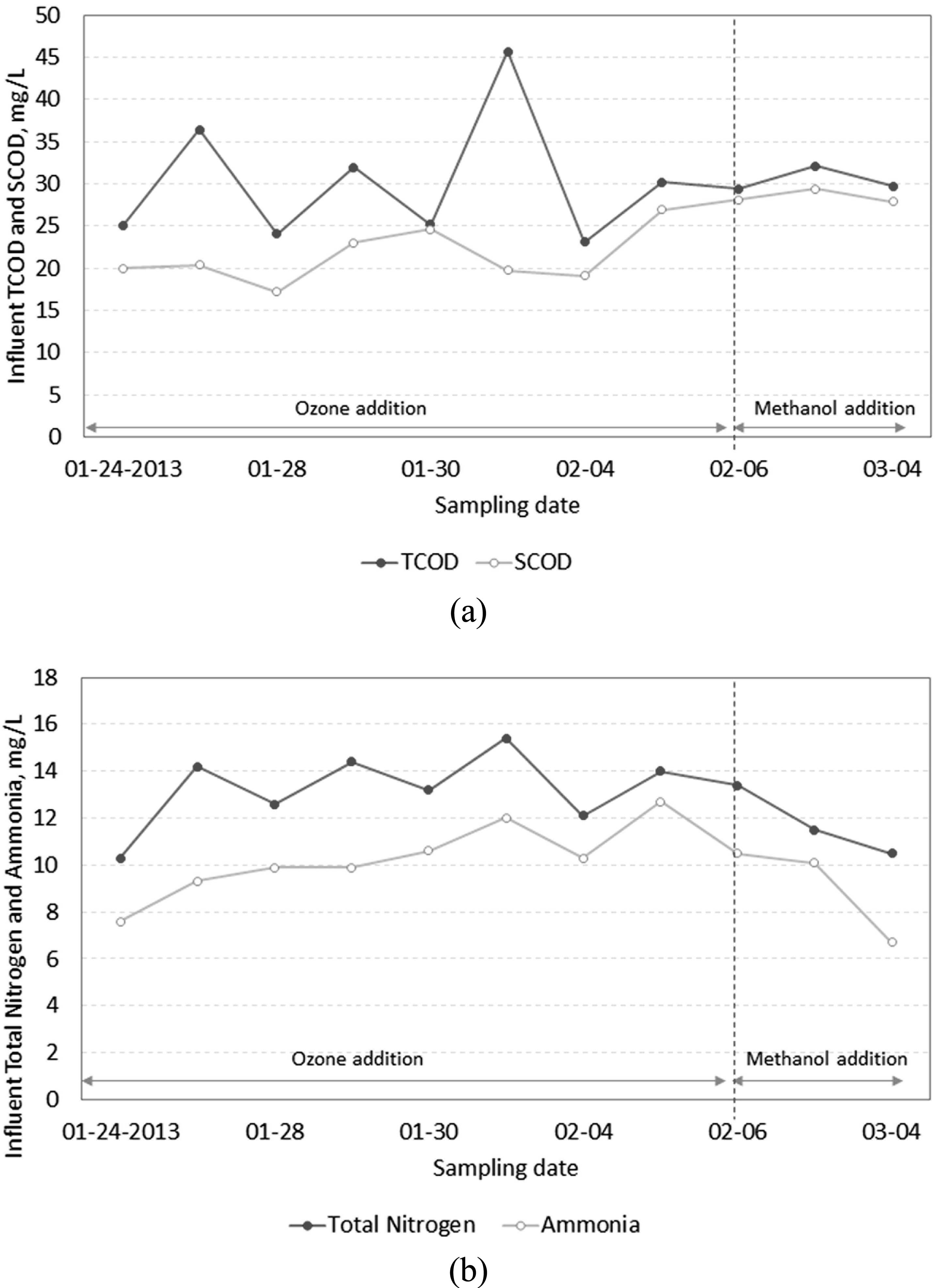

운전기간 중 유입하수의 성상은 시기별로 다소 차이를 보이고 있다(Fig. 4). 이는 BAF로 유입되는 하수가 선행 공정인 SBR(Sequencing batch reactor) 공정의 처리수이며, SBR 공정의 처리효율에 따라 유입하수의 성상에 차이가 발생하고 있기 때문이다. 유입-무산소-호기-침전-배출-휴지 공정으로 운영되는 SBR 공정은 유기물질의 경우에는 처리 수 특성상 난분해성 유기물질과 동절기 낮은 수온으로 인 하여 선행 공정인 SBR 처리수의 암모니아이온성 질소 농 도가 높은 것이 특징이다.

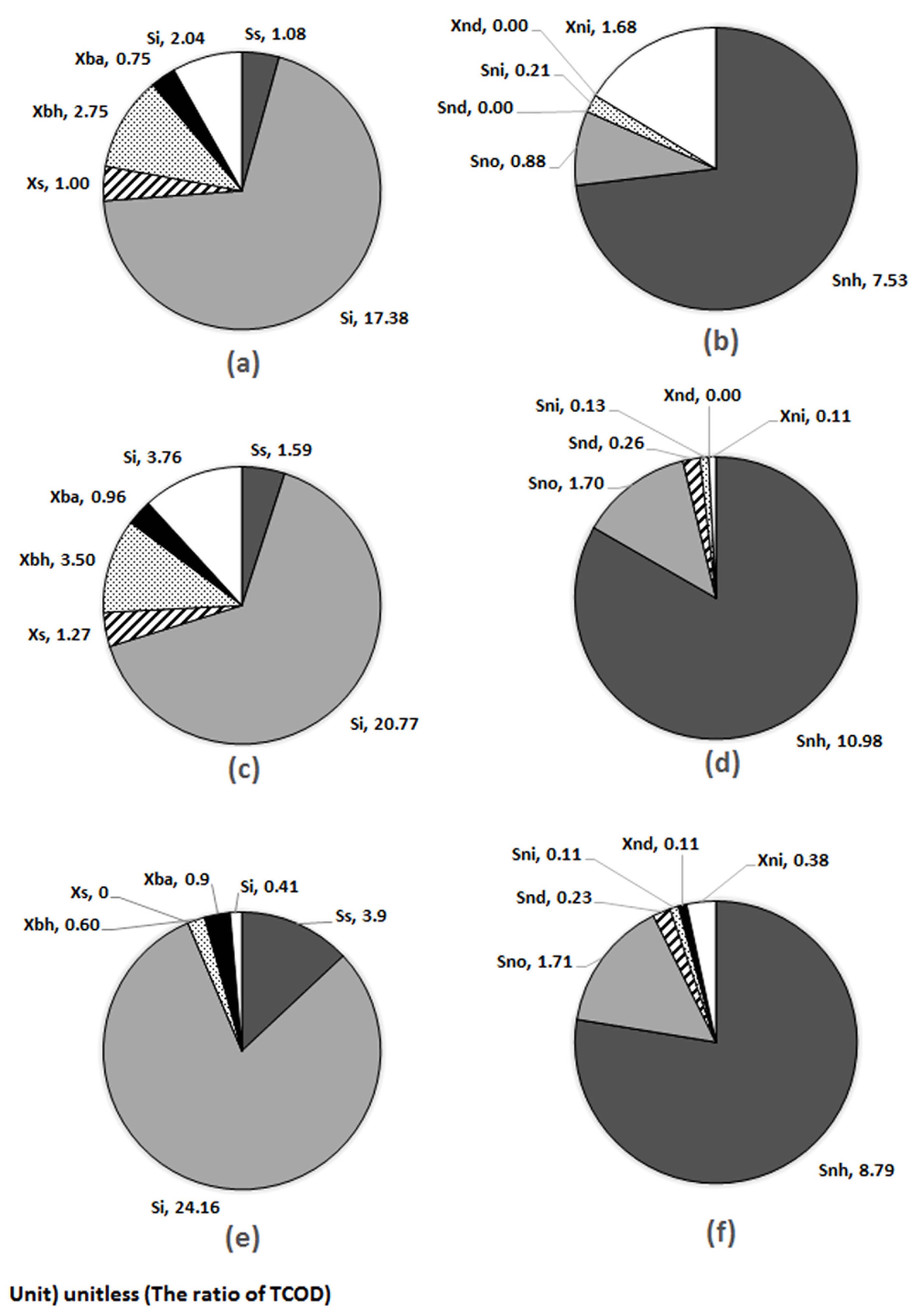

Fig. 5는 각 운전기간별로 BAF 유입수 내 유기물질과 질 소의 성상을 나타낸 것으로, 유입수 TCOD는 평균 30mg/L, SCOD는 23.6mg/L, 총질소는 12.8mg/L, 암모니아이온성 질 소는 9.9mg/L로 분석되었다. 유입수의 질소 중 암모니아이 온성 질소의 농도가 9.9mg/L로 높은데, 이는 동절기 수온저 하로 인하여 선행공정인 SBR 공정의 질산화 효율이 낮아졌 기 때문이다. 유입성상 중 측정이 용이한 S_s, S_i, S_nh, S_no 등 은 실험을 통하여 측정하였고, 상대적으로 농도가 낮고 측 정이 어려운 항목들은 운전기간 중 농도 분율이 일정하다고 가정하였다. 유입수 중 총부유성 고형물(Total suspended solid; TSS)은 전체 운전기간 동안 약 5 mg/L 이하로 매우 낮게 유입되었고 미측정 기간 동안의 유입수 TSS는 benchmark simulation model(^{Alex et al, 2008})에서 제시하고 있는 방 법을 이용하여 추정하였다. 모델링에 필요한 입력자료와 BAF 운전조건을 설정한 후 MassFlow™를 이용하여 정상 상태 시뮬레이션을 수행하였고, 전체 운전기간에 대하여 동 적 시뮬레이션을 수행하였다. MassFlow™를 이용하여 3개 의 BAF 와 오존 공정을 약 20일 동안 시뮬레이션하기 위 하여 소요되는 시간은 Core-i7 CPU를 탑재한 컴퓨터에서 약 1초 가량 소요되었다.

3.2. BAF 운전과 모델링 결과 비교

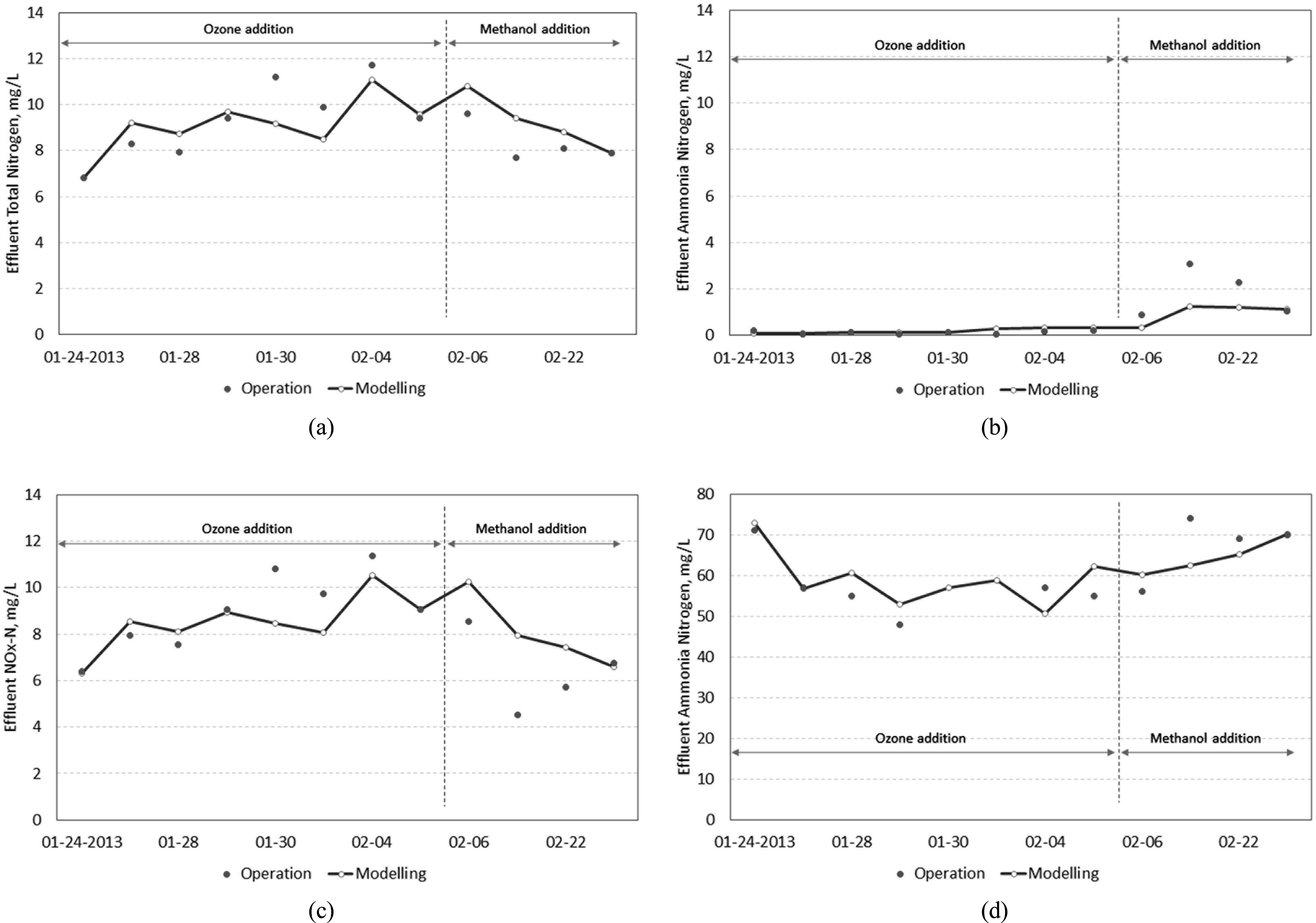

2013년 1월~ 3월(약 2개월) 동안의 동절기 운전결과를 이용하여 처리수의 COD 및 처리수의 총질소와 알칼리도를 예측한 결과는 다음과 같다(Fig. 6-7). 유출수 시료 채취를 통하여 실측된 처리수의 TCOD(Total COD)는 8.9 ~ 26.6 mg/L (평균 16.7 mg/L)이였으며, 모델링 결과는 11.8 ~ 29.1 mg/L (평균 16.3 mg/L, 평균오차 21%)로 예측되었다(Fig. 6(a)). SCOD(Soluble COD)의 경우 실측치는 8.6 ~ 32.5 mg/L(평 균 16.9 mg/L)이였으며, 모델링 결과값은 11.1 ~ 29.1 mg/L (평균 16.3 mg/L, 평균오차 20%)로 나타났다(Fig. 6(b)). 실 측결과와 모델링 결과와의 차이는 유입수 중의 S_i 농도차 이에 기인하는 것으로 판단된다. 본 연구에서 사용된 유입 수는 SBR 공정의 처리수로, 대부분의 생물학적으로 쉽게 분 해가능한 탄소원(readily biodegradable COD; rbCOD)이 제 거된 상태이기에, S_i가 유입 COD의 약 65 ~ 70%로 가장 큰 비중을 점유하고 있다. 본 연구에 적용한 준 경험 모델 에서는 유입수의 S_i 농도 분율을 일정하다고 가정하였다. 처리수 총질소의 경우의 실측치는 6.8 ~ 11.7 mg/L (평균 9.1 mg/L)였으며, 모델링 결과는 6.8 ~ 11.1 mg/L (평균 9.1 mg/L, 평균오차 8.1%)로 나타났다(Fig. 7(a)). 처리수의 NO_x^--N 농 도의 경우, 실측치와 모델링 결과는 각각 5.7 ~ 11.4 mg/L (평균 8.5 mg/L), 6.3 ~ 10.5 mg/L (평균 8.4 mg/L, 평균오차 10%)이었다(Fig. 7(b)). 암모니아이온성 질소의 경우, 실측 치는 0.04 ~ 2.3 mg/L (평균 0.5 mg/L), 모델링 결과는 0.1 ~ 1.2 mg/L (평균 0.4 mg/L, 평균오차 48%)이었다(Fig. 7(c)). 처리수 알칼리도의 경우 실측치는 48 ~ 71mg/L as CaCO₃ (평균 60mg/L)였으며, 시뮬레이션 결과는 51 ~ 73mg/L as CaCO₃ (평균 61mg/L, 평균 오차 23%)로 실측치와 유사한 결과를 나타내었다(Fig. 7(d)).

암모니아이온성 질소의 경우 처리수 평균 농도를 20% 이내에서 예측 가능하였으나, 전체 기간에 대한 평균오차는 48%로 다소 크게 나타났는데, 이는 처리수 중의 낮은 암모 니아이온성 질소농도로 인한 실험 분석오차에 영향을 받았 던 것으로 예상된다. 전반적으로 유기물과 마찬가지로 본 연구에서 시뮬레이션 된 예측치가 실제 운전 실측치와 상 당히 유사한 농도 변화를 예측 하는 것으로 판단된다.

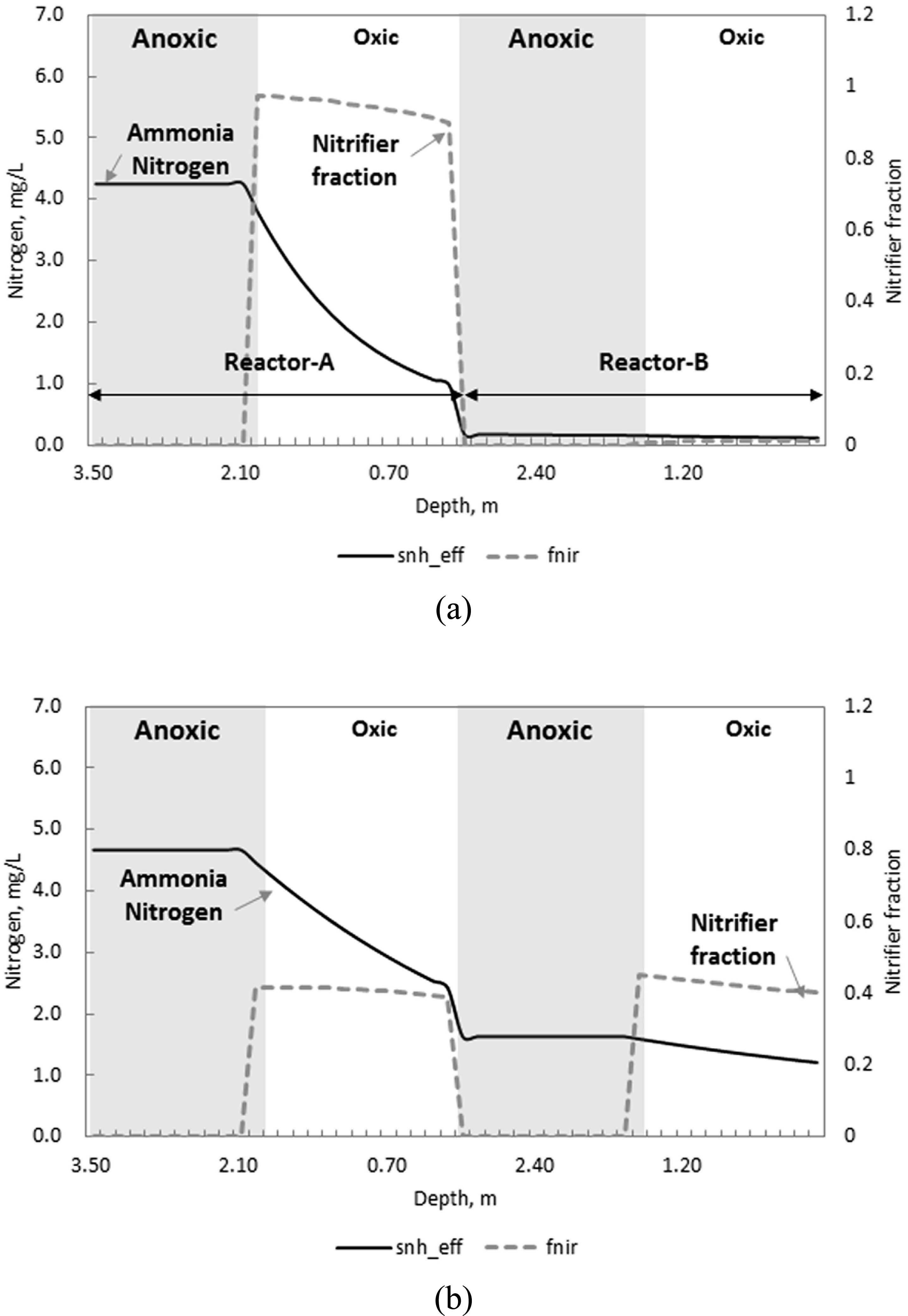

Fig. 8은 BAF에 메탄올 주입 유무에 따른 질산화 미생물 분율 및 암모니아이온성 질소 농도 변화를 반응조 깊이 별 로 시뮬레이션 한 결과이다. 메탄올을 주입하지 않았던 첫 번째 운전기간(Fig. 8(a))의 경우 첫 번째 호기조에서의 질 산화 미생물 분율이 0.90 ~ 0.97 (평균 0.94)로 매우 높게 나 타났으나, 메탄올을 주입하는 세 번째 운전기간(Fig. 8(b))의 경우에는 0.39 ~ 0.41 (평균 0.41)로 상대적으로 낮게 나타나 고 있다. 이는 첫 번째 운전기간의 경우 유입수의 낮은 유 기물질 농도로 인하여 질산화가 유리한 반면, 세 번째 운 전기간의 경우에는 메탄올 주입에 따른 높은 유기물질 농 도로 인해 독립영양 미생물에 의한 질산화 미생물의 성장 조건이 악화되었기 때문으로 판단된다. 따라서 메탄올 주입 시에는 유기물질로 인한 질산화 방해를 최소화하기 위하여 메탄올 주입량 조절 또는, 무산소조의 부피를 크게 하여 무산소조에서 유기물 소모가 증가되도록 유도할 필요가 있다.

Fig. 9는 처리수 부유물질(TSS) 농도를 시뮬레이션 한 결 과로 전 기간에서 0.7 mg/L 이하로 나타났으며(Fig. 9(a)), 이는 실측치(1.0 mg/L 이하)와 유사한 결과이다. BAF 반응 조내의 단위 부피당 고형물질 함량(q_ua)은 반응조 A 하부에 서 0.26 ~ 0.92 (평균 0.55)로 높게 나타났으며, 반응조 B에 서는 0.14 ~ 0.59 (평균 0.34)로 나타났다. 단일 반응조(반응 조 A)에서도 상부에서는 0.03 ~ 0.1 (평균 0.06)로 원수가 유 입되는 반응조 A 하부에 비하여 낮은 값을 보이고 있다 (Fig. 9(b)). 시뮬레이션 된 결과를 이용하여 BAF내에서 TSS 가 제거되는 양을 분석한 한 결과, BAF 하부 약 20% 깊 이에서 유입되는 TSS의 약 48 ~ 50% (평균 49%)가 제거되 었다. 이러한 결과는 BAF 하부에서 포획된 고형물질로 인 하여 수리학적 손실 수두 증가량의 약 50%를 유발하고 있 음을 의미한다. 이러한 시뮬레이션 결과는 향후 역세척 운영 방안을 마련하는 데 활용할 수 있다고 판단된다. 예를 들 어 BAF 반응조가 직렬로 2개 이상 연결되어 있는 경우, 유입수가 유입되는 첫번째 BAF는 높은 고형물 부하로 인 하여 손실수두 증가율이 높으므로 역세척 주기를 짧게 운 영하고, 고형물 부하가 낮은 두번째 BAF는 역세척 주기를 길게 운영할 필요가 있다.

3.3. BAF 공정보완 제안

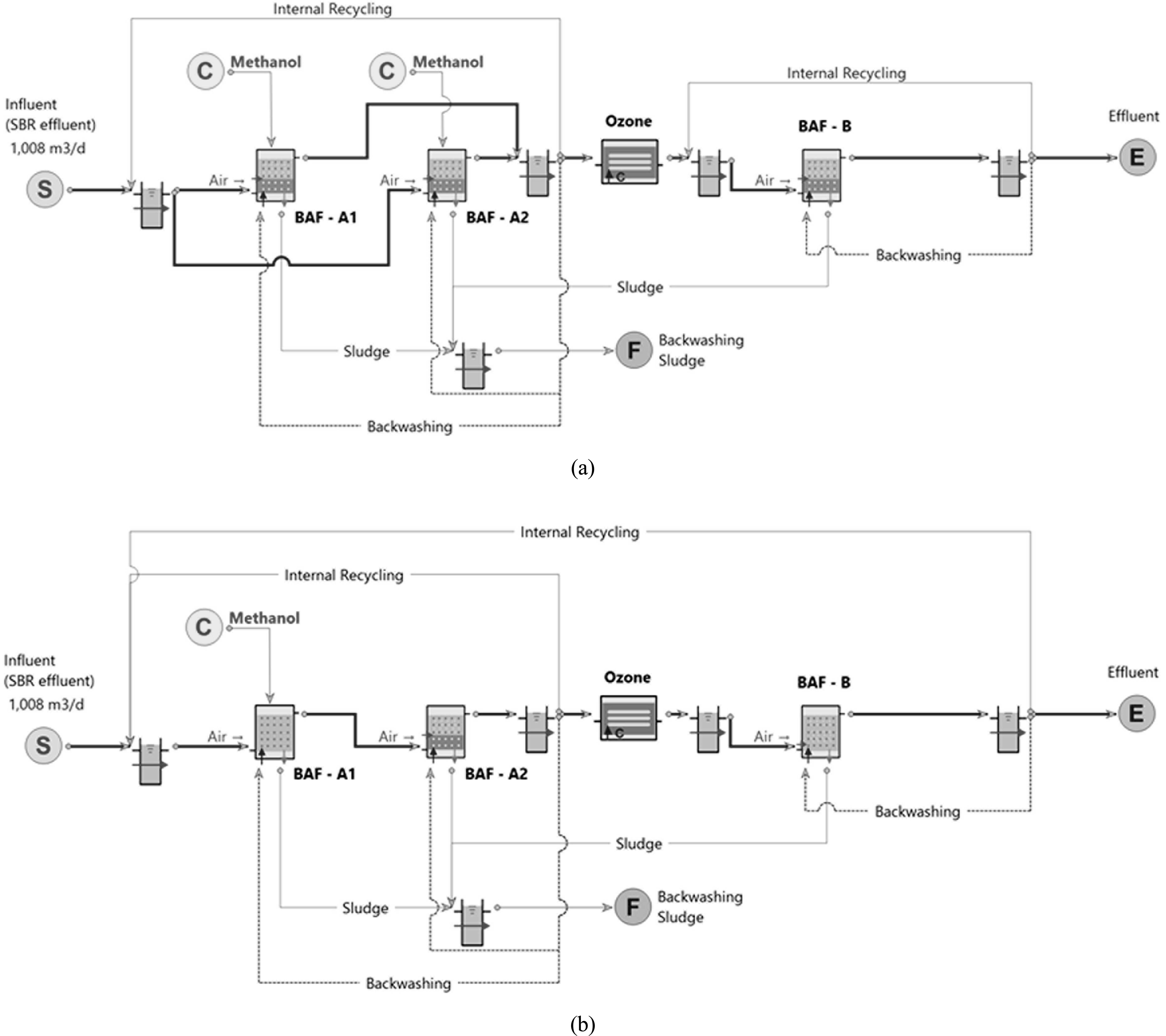

현재 운영 중인 BAF 공정을 급격히 변화하는 유입부하에 효과적으로 대응하고, 오존 주입으로 인한 높은 용존산소 농도에 의한 생물학적 탈질 방해를 최소화 할 필요가 있다. 또한 운영 중인 실제 공정을 변경하여 분석하는 과정은 많 은 비용과 시간이 소요되므로, 시뮬레이션 활용이 공정개선 을 위한 경제적인 대안 중의 하나이다. 본 연구에서는 개발 된 준 경험 모델을 이용하여 현재의 BAF 공정을 개량하는 방안을 제시하였다. 현재의 시스템은 Fig. 10(a)와 같다.

오존 추가에 따른 탈질 방해를 최소화하기 위하여 BAF-B 는 탈질 없이 질산화 공정만으로 운전하는 것으로 시뮬레 이션 하였다(Fig. 10(b)). 내부반송의 경우에도 변경된 운전 조건에 따라 BAF-A2에서 BAF-A1으로 연결된 배관을 BAF-B에서 BAF-A1으로 연결하였다. BAF-B의 용존산도 농도의 경우 낮은 유기물질 농도를 고려하여 기존 용존산 소 농도인 7 ~ 8 mg/L에 비하여 20 ~ 30% 낮게 유지하는 것으로 시뮬레이션 하였다. 나머지 내부반송, 메탄올, 오존 주입 조건, 유입수 양과 질은 동일한 조건으로 설정하였다.

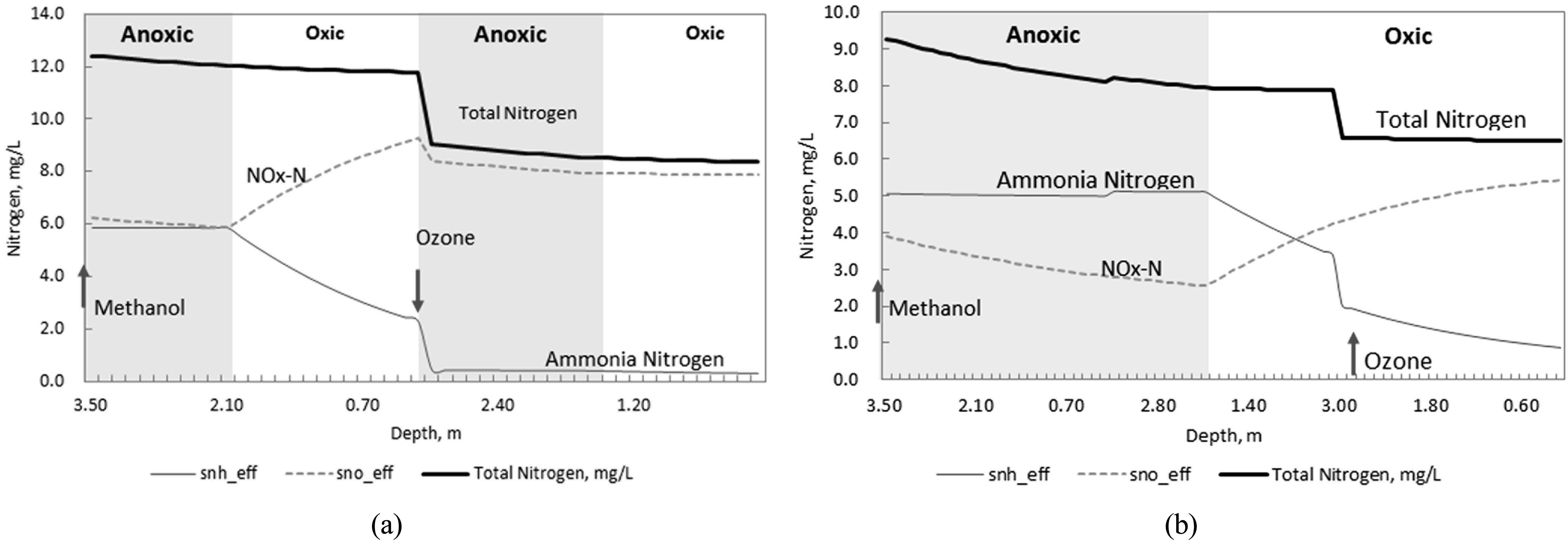

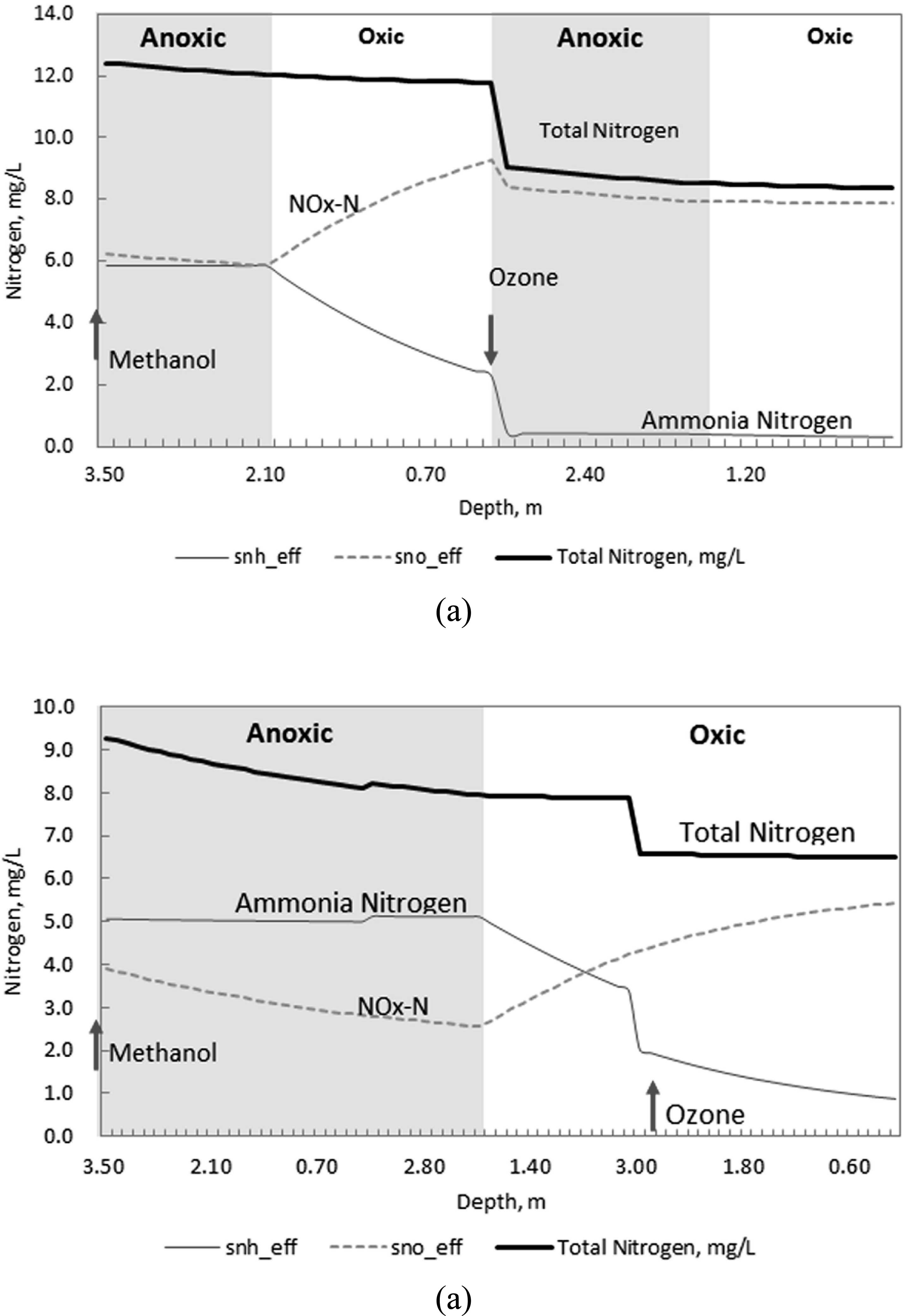

Fig. 11은 현재 운영 중인 BAF 공정 (a)과 개선된 BAF 공정 (b)간의 처리성능을 시뮬레이션을 통해 서로 비교 분 석한 결과이다. 개선된 BAF 공정으로 운전하는 경우 기존 운전방법에 비하여 처리수 평균 총 질소 농도가 8.4 mg/L 에서 6.5 mg/L로 약 23% (Period-2 기준) 가량 개선되는 것으로 예측되었다. 이는 간헐적으로 탈질 조건이 형성되는 기존 공정에 비해 무산소 조건이 일정하게 조성됨으로써 오존 주입에 따른 용존 산소 영향을 감소시켰기 때문이라 고 판단된다.

BAF 공정은 국내에서 2차 처리수의 후탈질 및 추가적인 부유물질 제거를 위하여 주로 적용되고 있다. 국내 대부분 의 엔지니어링 회사의 경우 짧은 설계기간 및 설계비용으 로 인하여 공법사의 자료에만 의존하여 설계를 수행하고 있는 실정이다. 검증된 시뮬레이션 기법을 이용하는 경우 시간 및 비용 측면에서 유리하며, BAF 공정으로 유입되는 하수의 성상을 병행하여 분석하는 경우 보다 신뢰성 높은 시뮬레이션 결과를 얻을 수 있다.

시뮬레이션 결과를 활용하여 설계를 수행하는 경우 메탄 올 주입량, 내부반송율, 체류시간, 역세척 주기 등을 합리 적으로 검토하고 결정 할 수 있는 대안이 될 수 있으며, 유지관리비 및 건설비용을 절감 할 수 있을 것이다.

또한, BAF 시뮬레이션을 통하여 계절별로 변화하는 운전 조건에 따라 보다 효율적인 BAF 운전제어가 가능함을 시 사하고 있다. 또한, 유입수질이 급격히 변화하는 경우에 현 장 SCADA (Supervisory Control and Automation) 시스템 과 통신이 가능한 시뮬레이션 프로그램을 컴퓨터에 탑재하 여 여러 현장 데이터를 실시간으로 수집 하여 BAF 공정을 보다 안정적으로 운영 제어가 가능할 것으로 판단된다.
