2.1. 연구 대상 유역

본 연구 대상유역은 섬진강수계의 하류 지점으로 전북 진안군 팔공산에서 발원하여 오수천, 요천, 보성강등의 지 류와 합류 후 전남 광양시와 경남 하동군 지점에서 다도해 로 흘러간다. 하구 합류점까지의 거리는 59.4 km이며, 총유 역면적은 4,896.5 km²이다.

Fig. 1은 환경부 수질오염총량제 시행에 따라 구분된 섬 진강수계 단위유역인 전라남도 구례군 구례읍 계산리(경도 127°24'25", 위도 35°11'18")에 위치한 SB-D 지점의 유역도 이다. 대상지점의 단위유역은 수계 구간 중 전남 순창군과 곡성군의 경계점 후부터 순천시 경계 전까지 전 구간이며, 면적은 647.9 km²이다.

Fig. 1. Location of study site and monitoring point.

2.2. 유량산정 및 불확실도 추정

유량측정은 미국 지질조사국(United States Geological Survey, USGS)또는 건설교통부 수문관측매뉴얼(^{Ministry of Construction and Transportation, 2004})에 따라 관련규정을 준수하여 연평균 8일 간격으로 측정하였다. 유량산정은 산 술계산법의 중간단면법(Mid-section method)을 이용하여 수 면에 따라 측정된 소단면의 수면폭 구간에서의 평균유속과 수심을 측정하여 다음 측선의 중간점 사이의 폭을 곱하여 계산한 후 합산하여 총유량를 산정하였다.

불확실도는 측정된 결과자료를 합리적으로 추정한 값을 분산특성으로 나타낸 척도이며, 무작위 속성 때문에 각각의 요소들이 측정 되었을 때 각 요소들이 지니고 있는 오차들 의 정확도를 알아야 한다. 이러한 정확한 참값의 부재에 따른 불확실도 추정결과의 오차를 계산함으로써 실측유량 의 성과 및 등급을 판단하여 양질의 수문자료를 제시하여 야 한다.

하천의 유량은 자연수계의 특성에 의해 변화가 심하기 때문에 불확실성을 내포하고 있다. 신뢰성 있는 실측 유량 을 계산하기 위해서는 참값에 대한 측정 자료들 중 불확실 도를 발생시키는 요소를 알아야 한다. 불확실도는 각각의 측정요소에 존재하는 전체 오차에 의해서 구성되며, 유량 측정시 오차가 발생하는 요소로는 하천의 수면폭 측정, 수 심 측정, 측선에서의 평균유속 측정, 제한된 측선수, 측정 시간, 측점수, 유속계 보정에 의해 발생하게 된다. 본 연구 에서는 유속 측정의 불확실도를 계산하는 방법 가운데 하 나인 평방자승근 방정식을 이용하여 중간단면법의 전체 불 확실도를 추정하였다.

2.3. 유량지속곡선

하천의 유량 조건을 반영한다는 것은 자연현상인 강우-유 출과정에 의해 다양하게 발생되는 유량뿐만 아니라 상류 댐이나 환경기초시설의 방류수, 하천의 취수량 등 인위적으 로 조절되는 유량에 대한 고려가 필요하다. 이러한 하천의 유량조건을 확률적으로 파악하는 방법으로 유량지속곡선 (Flow Duration Curve, FDC)기법이 있다(^{Han et al., 2007}; ^{Kim et al., 2010}). 유량지속곡선은 하천 어떤 지점에서의 가용 하천유량의 규모와 변동성을 평가하기 위한 수단으로 작성되기도 한다(^{Choi et al., 2012}). 본 연구에서는 SB-D 지점 인근에 위치한 구례2수위국의 일유량 자료를 이용하 여 유량지속곡선을 작성한 후 풍수량, 평수량, 저수량, 갈 수량에 적합한 유량측정방법에 대해 파악하였다.

2.4. 통계분석

통계분석은 6년(‘10 ~ ’15)간 측정된 자료를 이용하였으며, SPSS(ver. 18.0)로 실시하였다. 관측치에 대한 정규성 검정 (Shapiro-wilk)결과 정규분포를 하지 않으므로 변수변환을 시도하여 재 검정을 실시하였으나 같은 결과를 나타내었다. 대부분 통계 분석은 모수적 데이터에 대하여 이용하는 것 으로 알려져 있지만, 크게 두 가지 방법이 있는데 하나는 정규분포에 대해 자료를 분석하는 방법과 또 하나는 비정 규분포에 대해서도 분석이 가능한 데이터를 변환시키지 않 고 있는 그대로 두고 탐색적으로 정보를 도출하는 방법이 다(^{Heo and Yang, 2004}). 또한, ^{Bernard et al. (2004)}은 통 계 분석에 대해서 데이터의 어느 가정도 필요하지 않는 비 모수 방법이라고 하였으며, 덧붙여 통계적 모형에서 포함되 는 오차와는 관계가 없기 때문에 관측치들이 정규분포를 하는 경우에 통계는 보다 의미 있겠으나, 이러한 정규성의 가정이 반드시 요구되는 것은 아니다(^{Han, 1997}). 그러므로 본 연구에서는 자료의 변환 없이 원 자료를 그대로 표준화 시킨 후 분석하였다.

회귀분석(Regression Analysis)은 하나 또는 둘 이상의 변 수(독립변수)에 대한 다른 변수(종속변수)의 변화를 예측하 고자 할 때, 그 인과관계를 함수관계로 나타내어 분석하는 통계 기법이다. 회귀분석은 단순회귀분석(Simple Regression Analysis)과 다중회귀분석(Multiple Regression Analysis)이 있으며, 단순회귀분석은 하나의 독립변수로 하나의 종속변 수를 예측하는 분석이다. 다중회귀분석은 단순회귀분석의 확장으로 독립변수가 2개 이상인 경우를 분석 대상으로 하 는 회귀분석 방법이다. 단순회귀분석과 다중회귀분석의 회 귀 모형식은 식 (1)와 (2)과 같다.

여기서, y는 종속변수, b₀는 상수항, b₁는 회귀계수, x₁는 독 립변수이다. β_n는 n번째 독립변수 x_n의 회귀계수이다. 회귀 분석에서 유의성의 검증은 F통계량(F-value)을 이용하였으 며, F통계량은 집단 간 분산과 집단 내 분산의 비를 말한 다. 집단 간 분산이 클수록, 집단 내 분산이 작을수록 F통 계량이 커지며, F통계량이 커질수록 집단간 평균 차가 존 재한다고 할 수 있다. F통계량의 값에 대한 유의확률이 유 의수준보다 작으면 적어도 하나의 회귀계수가 유의하다는 것을 의미한다(^{Han et al., 2012}). 유의확률(P-value)이 0.05 보다 작으면, 그 변수가 종속변수에 유의한 영향을 미친다 고 할 수 있다. 본 연구에서 종속변수(Dy), TMS 일 평균유 량(Dy-1), 독립변수(Ix)의 동일 시간대 TMS 시 유량(Dy-2), 독립변수(Ix), 도섭법(Wading, Ix-1), 보트법(Boating, Ix-2), 교량법(On bridge, Ix-3)로 표기하였다.

3.1. 현장조사 및 자료 분석

본 연구는 2010년부터 2015년까지 6년간 환경부 유속측 정 결과를 분석하였으며, 측정방법으로는 홍수기-교량법, 평·저수기-보트법, 저·갈수기-도섭법으로 실시하여 총 259회 수행하였다. 그 결과에 대한 유속의 분포는 Table 1에 나타 냈으며, 조사기간 평균은 0.488 m/sec로 나타났다.

SB-D 지점의 유속 측정방법에 따른 실측 유량자료와 인 근 TMS의 유량자료를 비교 분석하였다. 환경부에서는 수 질관리를 위해 평·저수기의 중심의 유량을 측정하였으며, 실측 횟수는 2010년과 2014년에 41회, 2011년과 2012년에 42회, 2013년에 48회, 2015년에 45회 수행하였다. 연도별 평균유량은 38.05 m³/sec로 분석 되었다. SB-D 지점의 측정 유량 중 최저 유량은 도섭법에 의해 측정된 8.00 m³/sec (’12)이며, 최대 유량은 교량법에 의해 측정된 226.73 m³/sec (’10)로 산정되었다. 분포를 나타내는 표준편차는 2010년도 에 55.96으로 가장 크게 나타났으며, 2014년도에 20.95로 가장 작게 나타났다. Fig. 2와 Table 2 6년간의 측정유량분 포를 나타낸 것이다.

Fig. 2. Distribution of Annual flow 2010 ~ 2015.

측정방법에 따른 평균유량(최소~최대)는 도섭법 15.27(8.00 ~ 26.35) m³/sec, 보트법 42.31(13.41 ~ 226.73) m³/sec, 교량법 109.68(40.91 ~ 221.25) m³/sec로 분석 되었으며, 측정방법 비 율은 도섭법 34%, 보트법 59%, 교량법 7%로 나타났다. 실 측 유량 측정 자료를 분석한 결과, 평·저수기 및 저·갈 수기의 유량 측정 횟수가 높게 나타나 수질관리 및 평가를 위한 평·저수기의 유량조사 빈도가 높음을 알 수 있었고, 그에 따른 유량 자료로서의 신뢰도를 확보 할 수 있었다. Table 3과 4는 연도별 측정방법 횟수 및 비율을 나타낸 것 이다. 여기서 2010년과 2011년의 교량측정 방법은 실시하 지 않았다.

3.2. 유속 측정 방법에 따른 불확실도

유황별 유속의 변화에 따라 유량측정 성과에 대한 불확 실도 분석을 통해 최소, 최대, 평균의 통계 요약치들을 산 정하였다(Table 5). 유량측정성과의 기준인 불확실도는 미 국지질조사국(USGS)의 등급에 따라 분류된다. 분류기준은 1등급(Excellent) 불확실도≤2 %, 2등급(Good) 2 % <불확 실도≤5 %, 3등급(Fair) 5 % <불확실도≤8 %, 4등급(Poor) 불확실도> 8 %이며, 분석방법에 따른 불확실도는 도섭법 평균 3.45 %, 보트법 평균 3.31 %, 교량법 평균 3.39 %로 측정방법별 차이는 소폭으로 나타났으며, USGS기준 2등급 (Good)인 2 % <불확실도≤5 %의 값으로 매우 높게 평가 되었다.

3.3. 측정방법에 따른 유량지속곡선

영산강홍수통제소에서 제공되는 TMS의 일 유량을 토대 로 2010년부터 2015년까지 전체 유량 조건에 대해 SB-D 유역에서의 유출 특성을 파악하기 위해서 각 연도별로 유 량측정방법에 따른 유량지속곡선을 작성하였다(Fig. 3).

Fig. 3. Comparison of flow measurement methods by flow condition (2010 ~ 2015).

Table 6은 TMS에 해당하는 풍수량(Q₉₅), 평수량(Q₁₈₅), 저 수량(Q₂₇₅), 갈수량(Q₃₅₅)의 유량을 나타내었다. 그 결과 평 균 풍수량 41.15, 평수량 23.79, 저수량 16.93, 갈수량 11.58 m³/sec로 조사되었다.

본 연구에서 수행한 유황별 유량 측정방법을 분석한 결 과, 저·갈수기에는 도섭법으로 수행하였고, 풍·평수기에는 보트법과 교량법을 이용하여 측정한 것으로 나타났다.

3.4. TMS와 실측 결과에 대한 상관관계

실측유량의 독립변수(Independent variable, Iv)를 Ix로 표 기하였으며, 종속변수 (Dependent variable, Dv)는 Dy로 표 기하였다. TMS 일 평균유량(Dy-1)과 독립변수(Ix)의 동일 시간대 TMS 시 유량(Dy-2)으로 하여 단순회귀분석을 하였 다. 분석 결과는 259회 모니터링 한 데이터(‘10 ~ ’15)를 유 황별로 구분하였으며, Table 7와 Fig. 4에 나타내었다. 일 유량과 실측유량의 단순회귀모형에서 상호 상관성을 나타 내는 측정기간 내 R2은 0.868으로 나타났고, 시 유량과 실측 유량의 단순회귀모형의 측정기간 내 R²은 0.971로 일 유량 보다 시 유량이 높은 상관성을 보였다. 측정방법에 따른 상 관성은 시 유량에서 보트법 0.962, 교량법 0.943로 높은 상 관관계를 나타냈다. F-value에 대한 유의확률값 P-value는 각각의 측정방법에서 모두 0.00으로 분석되어 유의확률값 0.05 보다 낮게 나타나 회귀식이 매우 유의하다는 것으로 판단된다.

Fig. 4. Correlation of flow for survey and TMS.

TMS 유량(Dy-1, 2)과 실측유량(Ix)의 회귀분석 결과, Dy-1은 Ix가 증가할수록 더 큰 폭으로 유량 값의 차이가 발생하였고, Dy-2는 유량 값의 차이가 적은 것으로 나타났 다(Fig. 4). 또한, 단순회귀분석에서 Ix와 Dy-1의 상관계수 (R²)는 0.868, Ix와 Dy-2의 상관계수(R2)는 0.971로 나타났 다. 따라서, 유속 측정방법에 따른 유효성 추정을 위한 단 순회귀모형의 자료는 Dy-2로 선정하였다.

3.5. TMS와 실측 유량의 상관성 평가

TMS를 기준으로 Dy-2와 Ix의 측정 방법에 따른 단순회귀분 석을 하여 상관성을 나타내었다(Fig. 5). 도섭법(Ix-1)으로 측정 된 평균유량(최소~최대)은 15.27(8.00 ~ 26.35) m³/sec이며, TMS 유량과의 상관계수는 0.716로 나타났다. 보트법(Ix-2)으로 측 정된 시 유량의 평균유량(최소~최대)은 42.31(13.41 ~ 226.73) m³/sec이며 상관계수는 0.962로, 교량법(Ix-3)에서 측정된 시 유량의 평균유량(최소~최대)은 109.68(40.91 ~ 221.25) m³/sec 이며, 상관계수는 0.943로 나타나 풍·평수기 유량에서 TMS (Dy-2) 상관성이 높은 결과를 나타내었다. 따라서 저·갈수 기 시기의 저유량에서는 도섭법(Ix-1)으로 실시한 유량 값으 로 산정하고, 풍·평수기 시기의 고유량에서는 TMS 유량 (Dy-2)을 이용하는 것이 타탕하다고 판단된다.

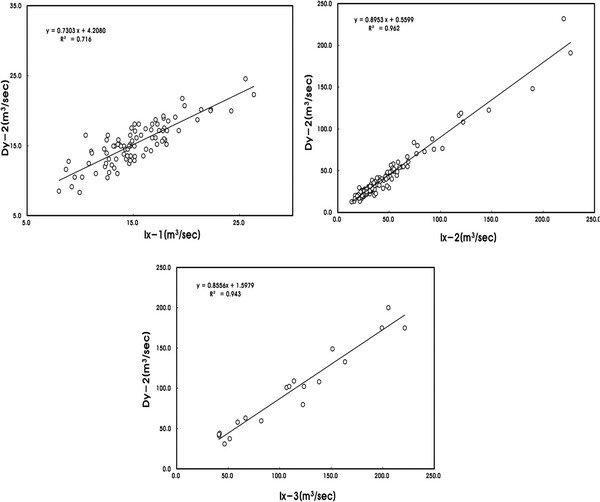

Fig. 5. Correlation of flow by measurement methods for survey and TMS.
