2.1. 연구대상하천

본 연구는 한강권역 내의 지류를 대상으로 하였다. 한강 권역은 강원도와 경기도, 서울과 충청도 일부를 포함하며 면 적은 약 31,648 km²이다. 하천의 개소수는 국가 하천 19개소 와 지방하천 895개소를 포함 총 914개이다. 하천 연장의 경 우 국가 하천이 약 917 km, 지방하천이 약 7,662 km이다 (^{MOLIT, 2014}). 한강수계의 생물측정망 조사지점(2016 ~ 2018)은 총 907개이며, 상시 조사지점은 1년 주기, 일반 조 사지점은 3년 주기로 봄·가을 2회에 걸쳐 수생태계 건강성 을 조사 및 평가하고 있다. 본 연구에서는 2008년 ~ 2017년 한강권역 수생태계 건강성 데이터 중 대상 하천의 분류가 지 류로 구분되어있는 지점의 1,312개 자료를 한강유역환경청 으로부터 제공받아 활용하였다.

2.2. 피어슨 상관관계 분석

상관분석은 유의미한 연관성이 예상되는 두 요소 간 구간· 비율척도 변수에 대하여 선형적으로 연관성이 얼마나 있는지 확인하는 분석방법이다. 변수 간 관계의 방향에 따라 양의 상관 관계, 음의상관관계로 나뉘며, -1에서 1의 값을 갖는다.

피어슨 상관분석은 일반적으로 표본수가 많은 경우와, 각 변수의 모집단 분포가 정규분포에 근접한 경우에 사용할 수 있다. 피어슨 상관계수는 보통 r로 표현하는데, 여기서 X, Y 의 상관계수는 두 변수의 값이 (x₁, y₁), (x₂, y₂), …,(x_n, y_n) 일 때 식 (1) ~ (3)과 같이 계산할 수 있다.

2.3. CFS(Correlation-based Feature Selection) 기법

CFS 기법은 상관관계에 기반하여 휴리스틱(heuristic) 평가 함수에 따라 속성들의 부분집합에 순위를 부여하는 간단한 필터 알고리즘이다(^{Hall, 1999}). CFS는 추정해야 할 결과값 과 상관성이 큰 속성이면서, 동시에 다른 속성들과의 상관성 은 낮은 속성을 탐색하는 방법으로 알려져 있다. 불필요한 속성은 제외시키고 의미 있는 속성만을 선택적으로 추출한 다는 점에서 큰 이점을 갖는다. 특정 분류 작업과 가장 관련 성이 높은 기능 하위 집합을 찾는 데 사용된다. CFS 알고리 즘의 주요 부분은 방정식에서 제공한 대로 기능의 하위 집합 의 유용성 또는 장점을 평가하는 경험적 방법이다. 이 경험 적 방법은 클래스 레이블을 예측하기 위한 개별 기능의 유용 성과 그 클래스 간의 상호 상관 수준을 보여준다. 동일한 원 리가 예측 및 외부 관심 변수에 대한 복합 테스트(개별 테스 트의 합 또는 평균)를 디자인하는 데 사용된다. 이 상황에서 feature는 관심 변수(class)와 관련된 특성을 측정하는 개별 테스트이다(식 (4)).

여기서 Merit_s는 k개의 feature를 포함한 feature subset의 휴리스틱 요소이다. r_cf 는 평균 feature = class correlation이 고 r_ff 는 평균 feature-feature 급간 상관이다. 위의 식은 실제 로 모든 변수가 표준화된 피어슨 상관관계이다. 분자는 feature group이 얼마나 예측 가능한지를 나타내고, 분모는 얼마나 많은 중복성이 있는지를 나타낸다. 중복 feature는 하 나 이상의 다른 기능과 높은 상관관계가 있으므로 구별된다. CFS는 먼저 학습 데이터로부터 feature class 및 feature간 상 관관계의 행렬을 계산한 후 Best first search를 사용하여 feature subset space를 검색한다.

2.4. TDI(Trophic Diatom Index)

부착돌말류는 하천생태계의 1차 생산자로서 돌, 식물, 모 래, 진흙 등 다양한 기질에 부착하여 서식하는데, 수질 영양 상태 및 환경변화에 민감하며 기질에 장기간 부착하여 서식 함으로써 수생태계 건강성을 판단하는 생물로 활용하며, 이 를 TDI라는 부착돌말 영양지수로 나타낸다(^{NIER, 2011}).

부착돌말 영양지수는 각 구간에서 출현한 종의 상대밀도, 종 의 오염민감도 및 지표값을 사용하여 계산한다(^{NIER, 2013}).

WMS : 가중평균민감도(Weighted Mean Sensitivity)

A_i : 표본 내 종의 상대풍부도(abundance(proportion) of ith species in sample, %)

S_i : 종의 오염 민감도(pollution sensitivity of ith species, 1 ≤ S ≤ 5)

V_i : 종의 지표 값(indicator value of ith species, 1 ≤ V ≤ 3)

계산된 값이 90점 이상이면 A, 70점 이상이면 B, 50점 이 상이면 C, 30점 이상이면 D, 30점 미만은 E로 등급을 부여 한다. 본 연구에서는 등급 분류를 하기 전의 점수를 예측하 고, 그 점수를 등급화하여 실제 부여된 등급과 예측치를 비 교하여 그 정확성을 검증하였다.

2.5. Weka

뉴질랜드의 The University of Waikato에서 개발한 프로그램 인 Weka (Waikato Environment for Knowledge Analysis)는 데이터 마이닝 작업에 필요한 기계학습 알고리즘 모음이다. 여기에는 데이터 준비, 분류, 회귀, 클러스터링, 연관 마이닝 및 시각화를 위한 도구가 포함되어 있다. Weka는 사용자가 빠르고 유연한 방법을 통해 새로운 데이터 집합을 대상으로 기존 알고리즘을 적용할 수 있게 설계됐다. 다양한 학습 알고 리즘, 광범위한 전처리 도구 등 다양한 툴이 보편적인 인터페 이스로 접근할 수 있게 만들어져 있어 사용자들은 여러 가지 알고리즘을 비교하고 해결하려는 문제에 어떤 알고리즘이 가 장 적합한지 직접 확인할 수 있다. 여기에 데이터 집합에 학 습 알고리즘을 적용하고, 그 처리 결과를 분석해서 데이터의 본질에 대해 더욱 많은 정보를 알아낼 수 있다. 그뿐만 아니 라, 알아낸 모형을 이용해 새로운 인스턴스들에 대한 예측결 과를 생성하는 것이 가능하다. 본 연구에서는 Weka의 기능 중 피어슨 상관계수 분석, CFS 기법과 랜덤포레스트 알고리 즘을 사용하여 데이터 분석 및 예측을 수행하였다.

2.6. 랜덤포레스트(Random Forest)

랜덤포레스트(random forest)는 의사결정나무분석 중 CART 알고리즘과 앙상블 모형 중 배깅 알고리즘을 적용한 알고리 즘으로, 2001년 Leo Breiman이 제안하였다(^{Breiman, 2001}). 랜덤포레스트는 각각의 트리가 독립적으로 추출된 임의의 벡 터값과 포레스트의 모든 트리에 대해 동일하게 분포 의존하 는 트리 예측기의 조합이다.

랜덤포레스트는 예측력이 우수하며 의사결정나무와는 달 리 과대적합하지 않는다. 적당한 임의성을 부여하면 정확한 분류기 및 회귀 변수가 될 수 있다. 의사결정나무는 규칙을 만드는 조건을 조금 바꾸게 되면 모형이 크게 변하지만, 랜 덤포레스트는 여러 가지의 작은 부트스트랩 및 변수 샘플 데 이터셋에서 모형을 만들어 결합하므로 생성된 모형이 안정 적인 예측결과를 산출할 수 있다.

2.7. 예측 모형의 평가

일반적으로 모형의 정확도를 검증할 때 결정계수(R²)와 Nash-Sutcliffe Efficiency(^{Nash and Sutcliffe, 1970})를 사용한 다. 결정계수의 경우 0부터 1사이의 값이며, 1에 가까울수록 정확도가 높은 것으로 알려져 있다. NSE는 –∞에서 1까지 의 값을 가지는데, 1에 근접할수록 정확도가 높은 모형으로 평가할 수 있다. % Difference의 경우 실제값의 평균과 예측 값의 평균을 비교할 때 사용하며, 0에 근접할수록 예측이 잘 된 것으로 판단할 수 있다. Root Mean Square Error는 환경 에서 측정된 값과 모형에서 예측된 값의 차이를 비교하는데 널리 사용된다. 그리고 TDI의 예측 등급과 실제 등급의 비교 를 통해 예측 모형의 Accuracy Rate를 평가하였다. 또한 실 제값과 예측값을 통계적인 분석을 통해 검증하였다.

3.1. 피어슨 상관계수 분석을 통한 주요 인자 도출

TDI에 영향이 있는 인자를 도출하기 위해, 2017년 수생태 측정망 자료와 수리·수문·수질 자료를 Weka의 입력자료 로 생성하고, Weka를 이용하여 피어슨 상관계수를 분석하였 다. 수온, 용존산소, pH, 전기전도도, BOD, NH₃-N, T-N, PO₄-P, T-P, 수폭, 수심, 유속, TDI값 등 총 14개의 속성값을 사용하였고, 결과는 Table 1과 같다.

결과값을 봤을 때 –0.4008 ~ 0.1295의 범위에 있어 몇 가 지 인자는 약한 상관관계가 있다고 할 수 있지만 그 수준이 높지 않고, 그 외 항목은 상관관계가 매우 낮기에 개별적인 인자만으로는 TDI와의 높은 상관성을 탐색하기엔 한계가 있 는 것으로 판단된다.

3.2. CFS 기법을 통한 주요 인자 도출

앞서 사용한 피어슨 상관계수의 한계와 하나의 변수를 통 한 예측 한계를 극복하기 위해 CFS 기법을 통한 탐색을 적 용하였다. 피어슨 상관계수 분석을 할 때와 동일한 14개의 속성값을 사용하였고, Weka를 이용하여 CFS 기법을 사용하 여 인자를 탐색한 결과 TDI값을 제외한 13개의 인자들 중 TDI와 상관성이 높은 인자는 수온, BOD, NH₃-N, T-N, PO₄-P, T-P, 수심 등 총 7개의 인자가 선정되었다.

3.3. 랜덤포레스트 알고리즘을 이용한 예측

CFS 기법을 통해 선정된 7개의 인자들과 확보된 1,312개 의 데이터로 랜덤포레스트 알고리즘을 이용하여 예측모형을 생성하였다. 생성된 예측모형을 평가하기 위해 2017년 한강 유역 지류의 TDI 데이터를 이용하여 예측을 하고 그 결과를 실제값과 비교하였다. 예측 정확도를 평가하는 지수로 R²와 % Difference, Nash-Sutcliffe Efficiency(NSE), Root Mean Square Error(RMSE) 값 등을 사용한 결과를 Table 2에 나타 내었다. R²와 % Difference(^{Duda et al., 2012}), NSE(^{Moriasi et al., 2007})는 각 기준에 근거하여 평가하였다.

평가 결과 R²는 0.93으로 매우 유의한 상관관계를 나타내었 고, 이는 Figure 1의 그래프를 통해 확인할 수 있었다. % Difference 또한 –0.37로 나타났으며, NSE가 0.89, RMSE가 8.22로 나타나 예측값이 실제값을 잘 반영하는 것으로 나타났 다. Accuracy Rate는 70.4 %로 나타났고, 일부 값은 등급 점수 의 경계에서 분류되는 과정에서 약간의 오분류가 발생하였으 나 전반적으로 예측에 근소한 영향을 주는 것으로 판단된다. Figure 2.

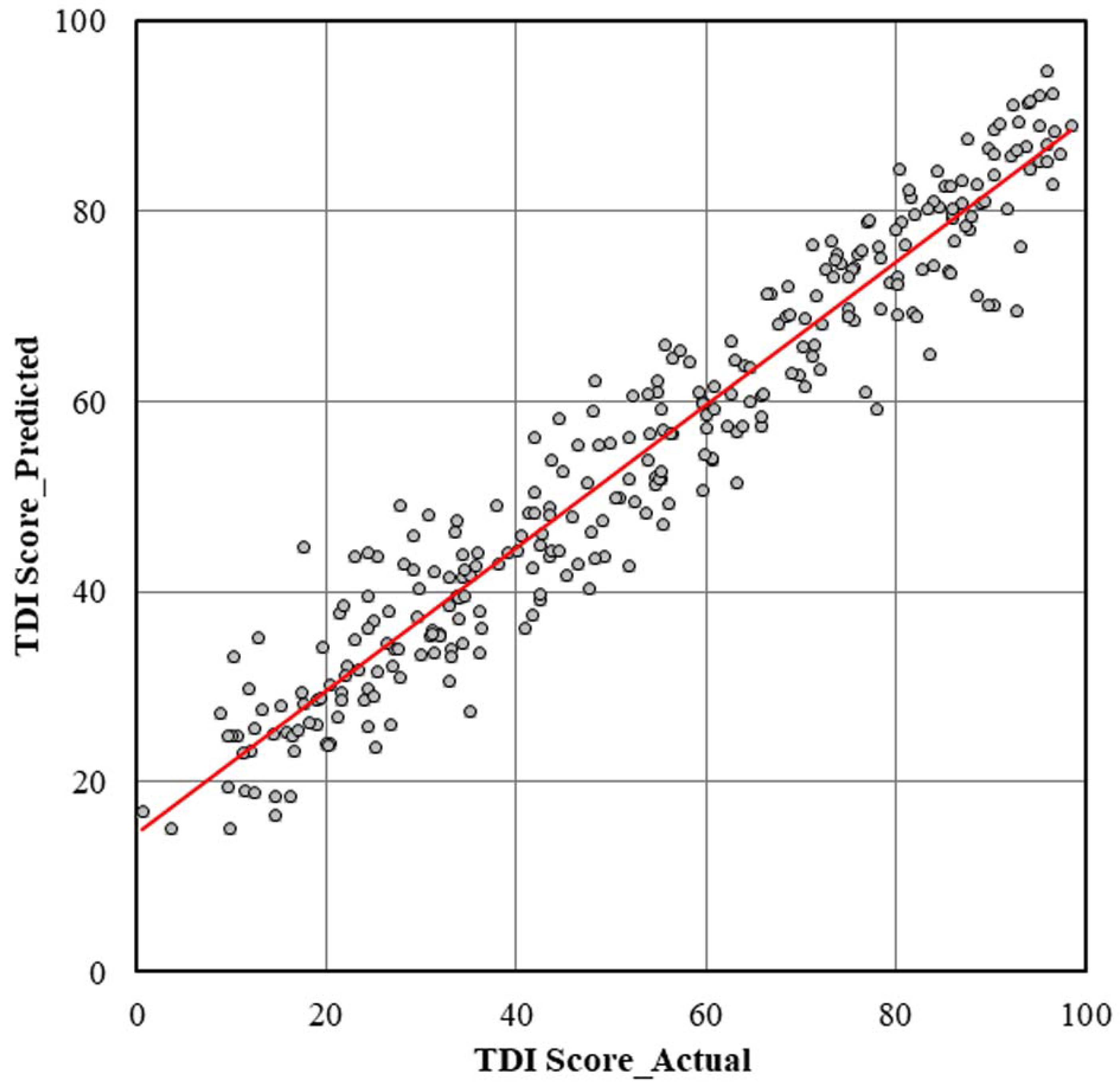

Fig. 1. Evaluation of TDI prediction model using 2017 dataset.

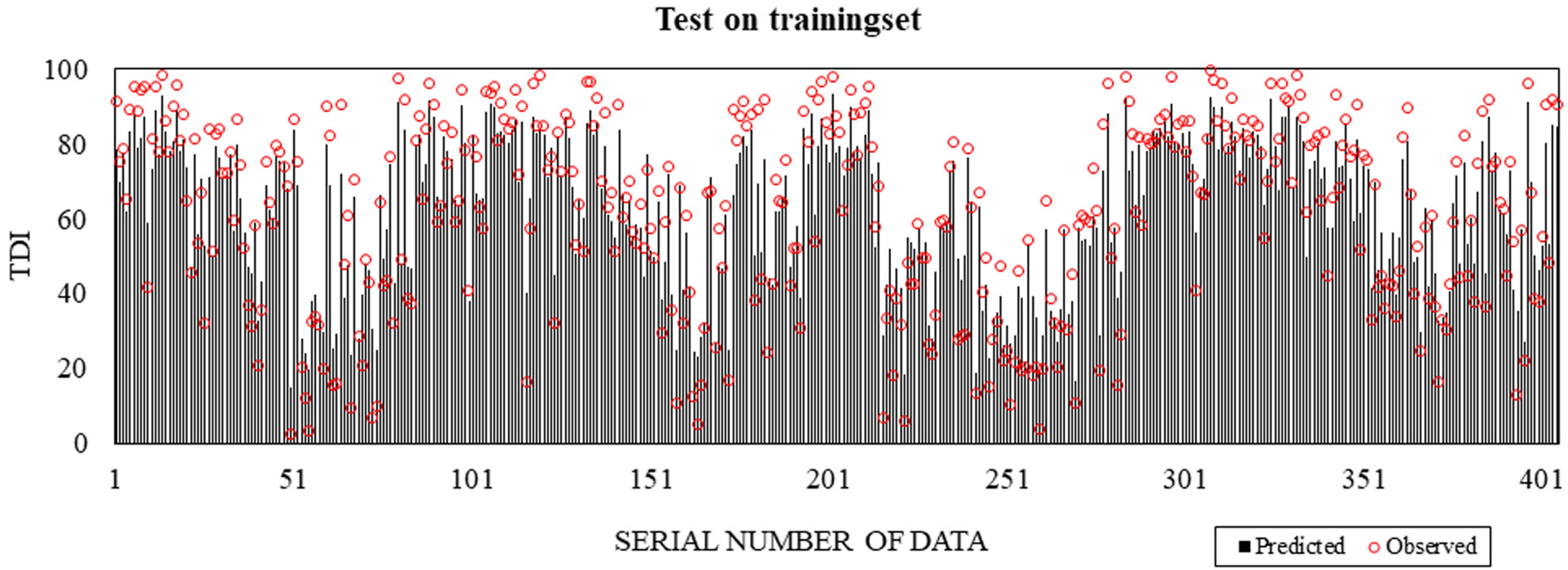

Fig. 2. Reproducibility examination result of TDI prediction model using 2017 dataset

2017년에 국한되지 않고, 예측 모형의 연속적 예측력을 평 가하기 위해, 특정 지점에서 장기 시계열 예측을 적용하였다. 대상 지점은 TDI를 측정하는 한강유역 지류 중에 측정된 횟 수가 17회 이상인 지점을 선별하여 적용함으로써 예측 모형 을 검증 및 평가하였다. 이는 Table 3 ~ 4와 Figure 3 ~ 5에 평가결과를 나타내었다.

Fig. 3. Evaluation TDI prediction model using data at least 17 times measured

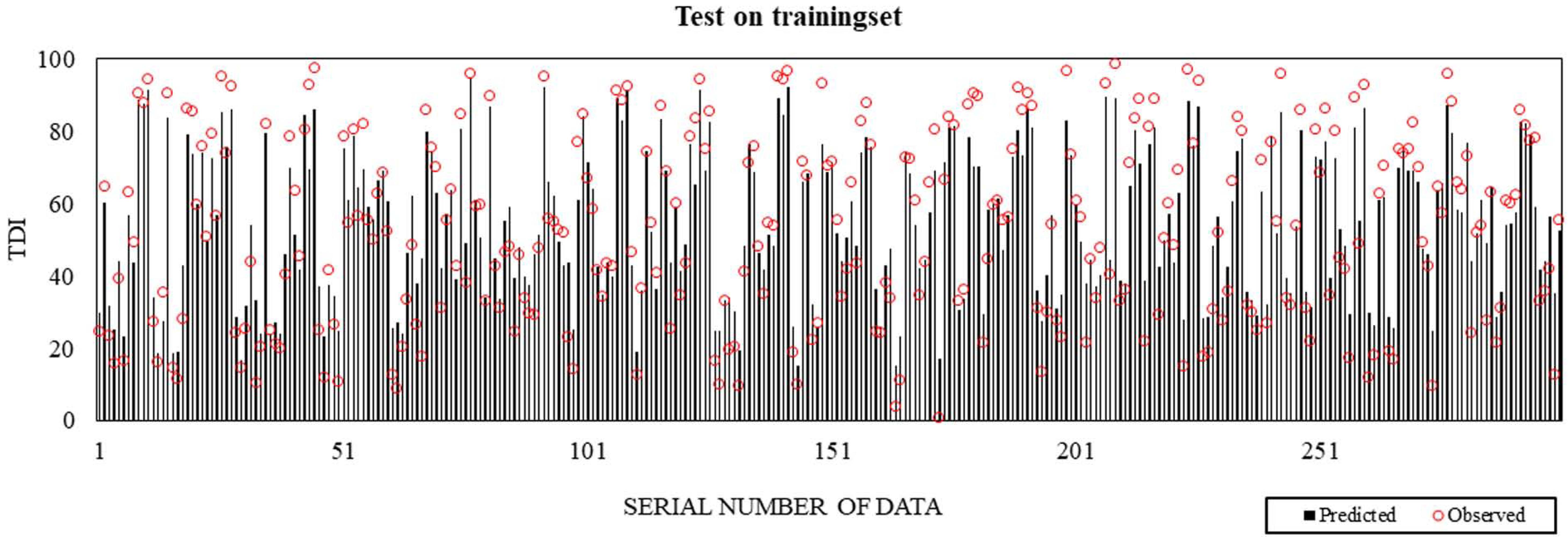

Fig. 4. Reproducibility examination result of TDI prediction model using data at least 17 times measured

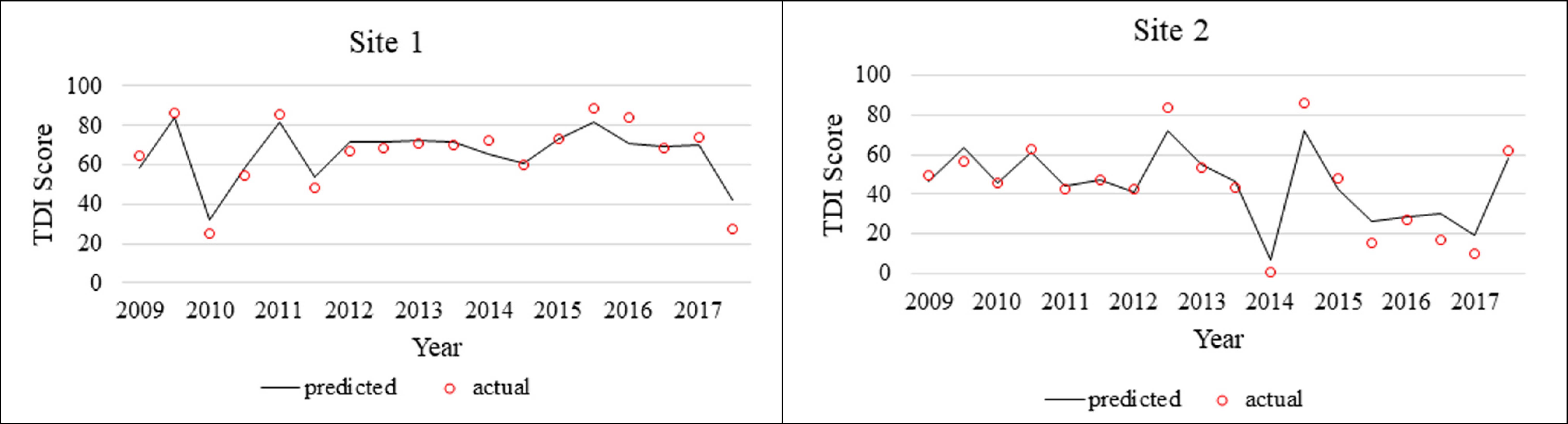

Fig. 5. Time series analysis of TDI prediction model using data at least 17 times measured

평가 결과 R²가 0.93으로 강한 상관관계를 나타내었고, % Difference는 –2.37로 나타났으며, NSE가 0.89, RMSE가 8.53으로 나타나 2017년 데이터를 사용했을 때와 마찬가지로 예측값이 실제값을 잘 반영하는 것으로 나타났다. Accuracy Rate는 69.7%로 나타났는데, 2017년과 유사한 예측 정확도를 보였고 마찬가지로 등급 점수 경계의 값들로 인한 일부 값들 의 예측 오류인 것으로 판단되나 그 값들은 예측력에 근소한 영향을 준 것으로 사료된다. 또한, 지점별 시계열 분석 결과 도 대체로 예측값이 실제값을 잘 반영하는 것으로 나타났다.

3.4. 통계분석을 이용한 모형 검증

랜덤포레스트를 이용하여 생성된 모형의 검증을 위해 통계 적 분석을 수행하였다. 2017년을 제외한 데이터로 학습을 한 모형에 2017년 데이터를 검증 데이터로 활용해 예측값을 생 성하였다. 먼저 데이터의 정규성 검증을 위해 예측된 2017년 의 데이터와 실측데이터간의 차이값을 이용하여 대응표본 t 검정을 수행하였다. 그 결과는 Table 5에 나타냈으며, 결과적 으로 Kolmogorov-Smirnov 검정에서 P-value가 0.000127으 로 0.05 이하의 값이므로 정규성을 만족한다는 귀무가설이 기각되고, 정규성을 갖지 않는다고 할 수 있다.

정규성을 갖지 않으므로 비모수 검정을 수행하였다. 실측 값과 예측값을 변수로 하여 Wilcoxon Signed Ranks 검정을 수행한 결과를 Table 6에 나타내었다.

Wilcoxon Signed Ranks 검정 결과 근사 유의확률이 0.705 로 0.05를 초과하는 값을 가지기 때문에 실측값과 예측값이 유의한 차이가 없다는 귀무가설을 채택한다. 즉 통계적으로 실측값과 예측값의 크기에 유의한 차이가 없다는 결과가 도 출되었다.
