2.1. 테스트 공정 구성

부산 기장에 위치한 역삼투압 방식 해수담수화시설에는 스 크린 형태의 해수 유입설비(Seawater intake), 해수내의 입자 성 물질들을 제거하는 전처리 설비, 염분을 제거하는 RO 설 비들로 구성된다. 전처리 공정은 2단(2 stages)으로 구성되는 데, 첫 번째 단(1^st stage)인 DABF에서 처리된 후, 두 번째 단(2^nd stage)인 UF 또는 DMF로 보내져서 처리된다. (Table 1).

DABF에서를 통과한 해수는 해수 공급 펌프(SSP)에 의해 UF 또는 DMF로 각각 보내져서 여과된 후, 각각의 고압펌프 와 에너지 회수 장치를 거쳐서 SWRO로 유입되어 해수 내의 염분들이 제거된다(Fig. 1).

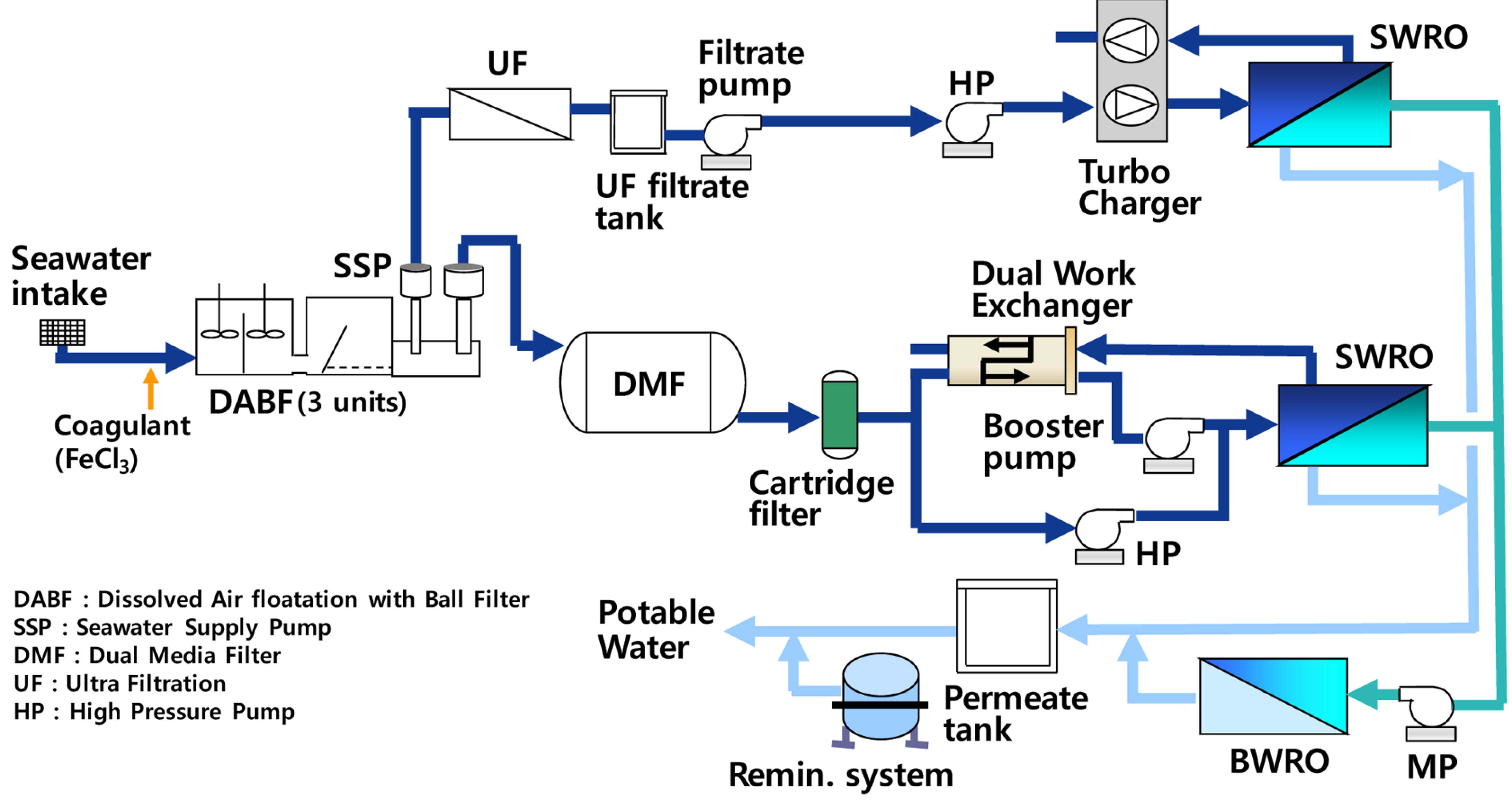

Fig. 1. Gijang SWRO Process Diagram applied with DABF.

2.2. DABF 설비 구성

DABF는 DAF와 BF로 구성되어 있는데, BF는 부상조 하 부에 약 1m 깊이로 섬유 볼(Fiber Ball)을 적용하였고, 이때 섬유 볼의 크기는 직경 3 cm 수준이다(Fig. 2). 설계 용량은 4,500 m³/hr로서 3개의 Basin으로 나누어져 있어 1개의 Basin이 역세척할 경우는 나머지 2개 Basin으로 운전이 될 수 있도록 설계하였다. DABF에는 공기가 용존되도록 공기 포화장치(Saturator)가 설치되고, 미세기포가 생성될 수 있도 록 DABF 입구부에는 노즐이 설치되어 있다. DABF 상부에 는 부상된 스컴이 배출될 수 있도록 부상식 배수 장치가 적 용되어 있다. BF는 역세척이 필요하므로, 하부 구조물은 역 세척이 가능하도록 유공 블록이 적용되었고, 역세수 배관, 역세공기 배관 등의 장치가 적용 되었다(Table 2).

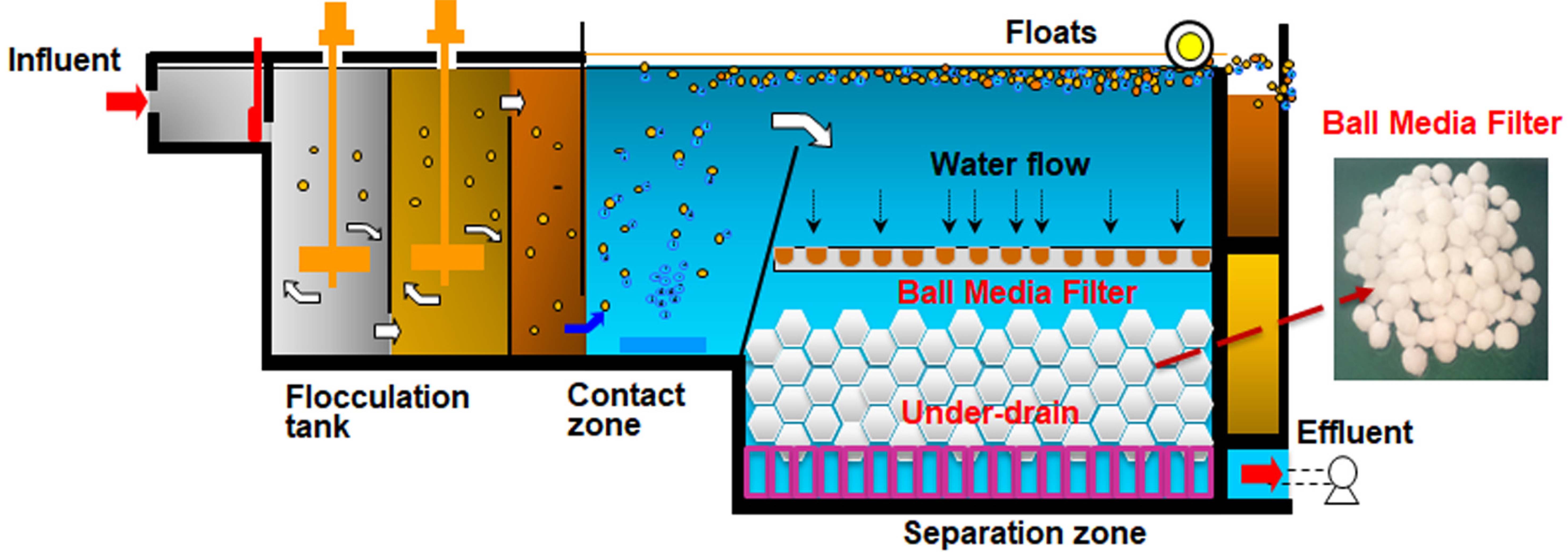

Fig. 2. Structure of DABF.

BF는 모래여재와 달리 시중에 다양한 형태가 있고 공급 가격도 다른 섬유상 여재의 필터이다. 본 연구에서 사용한 BF 여재 사양은 Table 2와 같다. BF 여재의 재질은 내화학 성이 우수한 PP로서, 밀도가 낮아 유체의 흐름에 의해 수중 에서 유동성을 띠는 특성을 활용하기 위해 유동할 수 있는 공간의 70-80% 정도로 채워준다. 역세와 유체의 흐름에 의 한 외부로 유출되거나 처리공정을 방해하는 것을 방지하기 위해 BF의 상부 배출 배관에는 BF 여재보다 작은 다공성 배 관을 적용하였다. BF media는 역세를 통해서 오염물을 세척 해주면 반영구적으로 사용할 수 있으며, 섬유상 매체는 공극 률이 크고 밀도도 작아 유동이 용이하므로 여재 전후의 압력 차이가 낮은 특성이 있다.

BF의 성능을 평가하기 위해서 BF 전단과 후단에서 샘플 링 할 수 있도록 배관 및 샘플링 펌프를 설치하여 BF 전단 과 후단의 샘플을 탁도계(Endlesshauser, CUE22)와 파티클 카운터(PAMAS, S4031)를 통해서 탁도, 입자 크기분포, 입자 수 등을 분석하였다.

2.3. 장치 운영

부산 기장 인근의 육지로부터 약 330 m 떨어지고 해수면으로 부터 6 m 이상의 깊이에서 해저 터널 구조물을 통하여 해수가 유입된다. 이 때, 해수내의 수 밀리미터 이상의 협잡물들은 취 수 스크린을 통해 일차적으로 걸러진 후, 해수가 유입된다.

해수에 FeCl₃를 응집제로 3 ~ 10 ppm 범위로 주입한 후, DABF로 유입되는 데, 혼화 및 교반기로 응집 과정을 거친 후, 용존 공기와 접촉한 후 부상조 내부로 유입된다. 상부에 는 슬러지가 부상되고, 하부로 이동하면서 BF를 통과한다. BF는 하루에 1번씩 번갈아 역세척을 하는데, 이 때 운전되는 나머지 2개의 Basin에 유입되는 유량이 증가하여 수리학적 부하율이 증가한다. Basin을 3개로 운전할 경우 25 m³/h/m² 의 수리학적 부하율로 운전하게 되고, 2개로 운전할 때는 40 m³/h/m²로 운전된다. 탁도와 조류가 높은 해수가 유입할 때 반송펌프, 컴프레셔 등 DAF의 설비를 전체적으로 가동하고 공기포화기(Saturator)의 압력과 노즐을 통해 미세기포의 크 기와 생성량을 조절하여 오염물질을 부상 분리한다(^{Jung et al 2018}; ^{Kim et al., 2018}; ^{Kim et al 2017}).

DABF는 지하에 위치하여 해수면의 수위에 맞춰 자연 유 하로 유입되는 특성으로 인해 DABF의 수위는 해수의 조수 간만의 차이에 따라 변동한다.

DABF는 입자성 물질을 제거하는 전처리 기능이 주요목표 인 공정으로, 본 연구에서는 BF의 입자성 물질 제거를 초점 을 맞춰 평가하였는데, BF 전후의 입자성 물질의 지표인 탁 도, 파티클 등을 분석하였다.

3.1. 유입수의 성상 변화

해수는 계절에 따라 수온, 염도, TDS, pH 등이 변동하며, TDS는 약 35,000 ~ 37,283 mg/L까지의 pH는 7.9 ~ 8.3까지 의 수질을 나타내고 있다(Table 3). 탁도는 조류와 기상 상황 에 따라 수질이 변동하며, 최소 1.2 NTU부터 최고 15.2 NTU까지 나타났다(Fig. 3). 유입 수질 변화에 따라 저탁도일 때와 고탁도일 때를 구분하여 반송펌프의 가동여부를 결정 하여 미세기포를 주입하여 운전하였고 유출수의 탁도는 일 정하게 <1 NTU를 유지하였다. 부산 기장지역은 최근 10년 동안 거의 매년 적조가 발생하는 지역으로 공기부상공정이 필요한 지역이다. >10 NTU의 고탁도로 유입되는 빈도는 1 년에 40회 미만으로 유입되기 때문에 DABF의 설비를 전체 적으로 가동한 기간은 10% 미만이다.

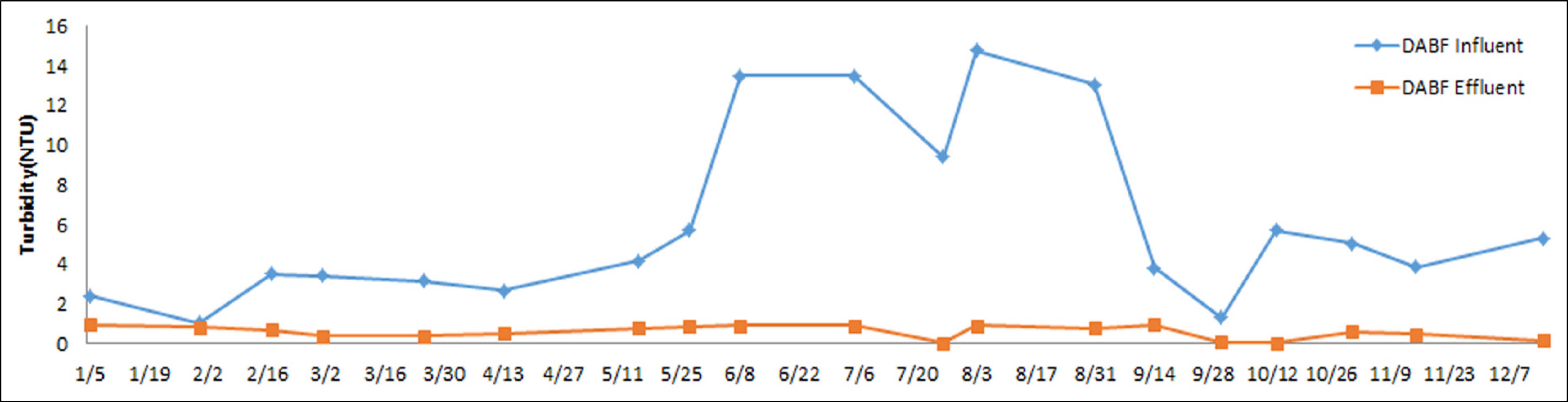

Fig. 3. Performance of DABF.

본 연구를 통해 DABF를 효율적인 운전을 위해서는 저탁 도와 고탁도에 따라 운영방식을 다르게 운전해야 한다. 저탁 도로 유입될 때는 BF만 단독으로 사용하여 운전하고 고탁도 가 유입될 때는 반송펌프를 사용하여 미세기포를 부상조 내 에 주입하여 운전하도록 한다. DABF는 미세기포를 발생하 는 동력을 사용하지 않더라도 BF의 여과기능을 보유하고 있 어 에너지 절감과 운영의 안정성, 가동률을 높이는 등 운영 유지비용 측면에서 DABF의 경제성이 좋다고 할 수 있다.

3.2. BF 여과 전후의 탁도 성능 평가 실험

BF는 구형태 중심으로 다량의 섬유형태로 구성되어 있어 BF를 통과하면서 입자성 물질은 부착되어 여과되고 물은 통 과한다. 유체의 흐름에 따라 BF는 유동적으로 수중내 움직 임을 띄면서 입자성 오염물질을 여과한다. BF의 처리효율은 입자의 크기와 입자의 농도 등 다양한 인자에 영향을 받게 되며, 수중의 탁한 정도를 확인할 수 있는 탁도를 통해 평가 하였다.

BF 전단의 탁도가 1 ~ 10 NTU에서는 BF를 여과한 후의 탁도는 3 NTU 이하로 유지된다(Fig. 4). BF 전단의 탁도가 높아짐에 따라 탁도 처리효율은 높아진다. 고탁도의 경우에 는 입자성 물질의 양이 증가하여 BF와 접촉할 기회가 많아 져서 처리효율이 높아졌다고 판단된다. 저탁도에서는 BF가 부착할 수 있는 입자성 물질의 크기의 한계가 있으므로 점차 효율이 낮아진다고 할 수 있다. 공정 측면에서 BF 전단의 탁 도 1 ~ 10 NTU일 때는 BF를 단독으로 사용하여도 <3 NTU 로 공급할 수 있으므로 후속공정의 부하를 경감시킬 수 있는 안정적인 운전이 가능하다고 할 수 있다. BF 단독으로 운전 하면 반송펌프와 컴프레셔 등을 사용하지 않아 동력비는 절 감된다. 하지만 고탁도 혹은 조류가 유입될 경우 후속공정의 제거효율이 낮으므로 반송펌프와 컴프레셔 등의 설비 운전 이 필요하다.

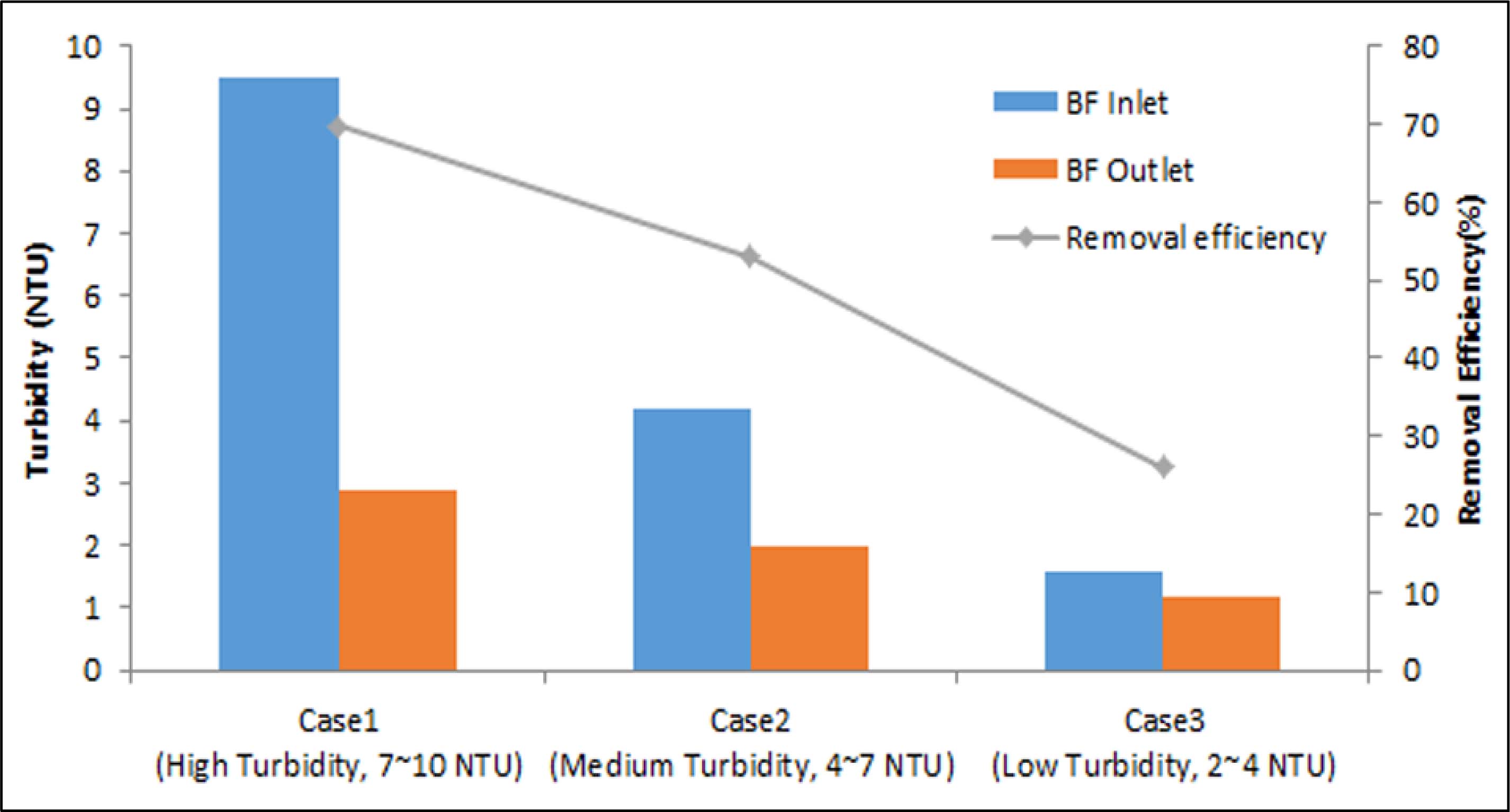

Fig. 4. BF turbidity removal trends.

BF는 역세과정으로 인해 Basin 1개를 역세하면 나머지 Basin 2개에서 기존의 유량에 1.5배 높여 운전해야 한다. 높 은 유량에 따른 BF의 성능을 평가하기 위해 Basin의 유입유 량을 조절하여 수리학적 부하율을 변동하여 BF전단과 후단 의 탁도 성능평가를 하였다.

수리학적 부하율이 BF로 유입되는 수리학적 부하율이 높 아질수록 BF의 탁도 제거효율은 감소하지만, 수리학적 부하 율 40 m³/h/m²에서 BF 유출수의 탁도가 1 ~ 3 NTU 이하의 성능을 확인하였다(Fig. 5). 유량이 낮으면 BF 위치하는 공간 에 체류하는 시간이 길기 때문에 탁도 제거효율이 높아지고 유량이 높아지면 탁도 제거효율이 감소하였다.

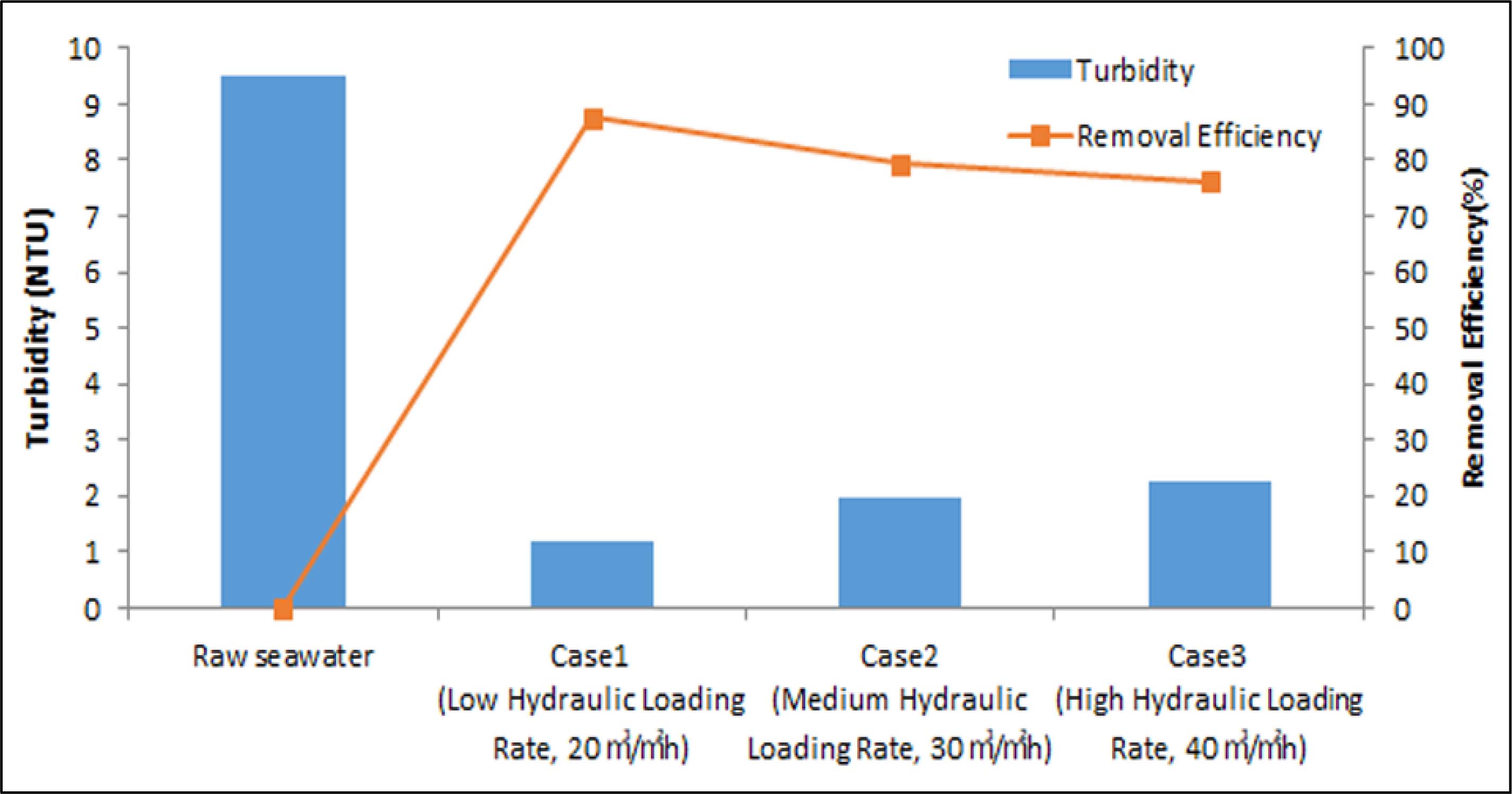

Fig. 5. BF turbidity removal efficiency with hydraulic loading rate.

3.3. BF 여과 전후의 입자 분포

BF의 성능은 입자의 크기에 밀접하게 관련이 있을 것으로 판단하여 저탁도(<5 NTU)와 고탁도(7 ~ 10 NTU)일 때 각각 의 BF전단과 BF후단의 입자 크기분포와 수를 확인하였다 (Fig. 6). 저탁도에서 BF 전단의 입자 크기분포는 주로 5 μm 이하로 분포하고 있다. BF를 통과하면 입자의 크기와 상관 없이 입자수는 전체적으로 감소하였고 5 μm 이상의 입자수 는 100±50 개/ml 미만으로 나타났다. 고탁도에서 BF 전단의 입자크기 분포는 저탁도일 때보다 전반적으로 상승하였으며, 5 ~ 15 μm 이상의 큰 입자들이 분포하였다. 고탁도에서 BF 를 통과하면 저탁도일 때와 마찬가지로 입자수는 전체적으 로 감소하였고 저탁도일 때와 달리 입자를 제거하는 폭의 차 이가 높게 나타났다.

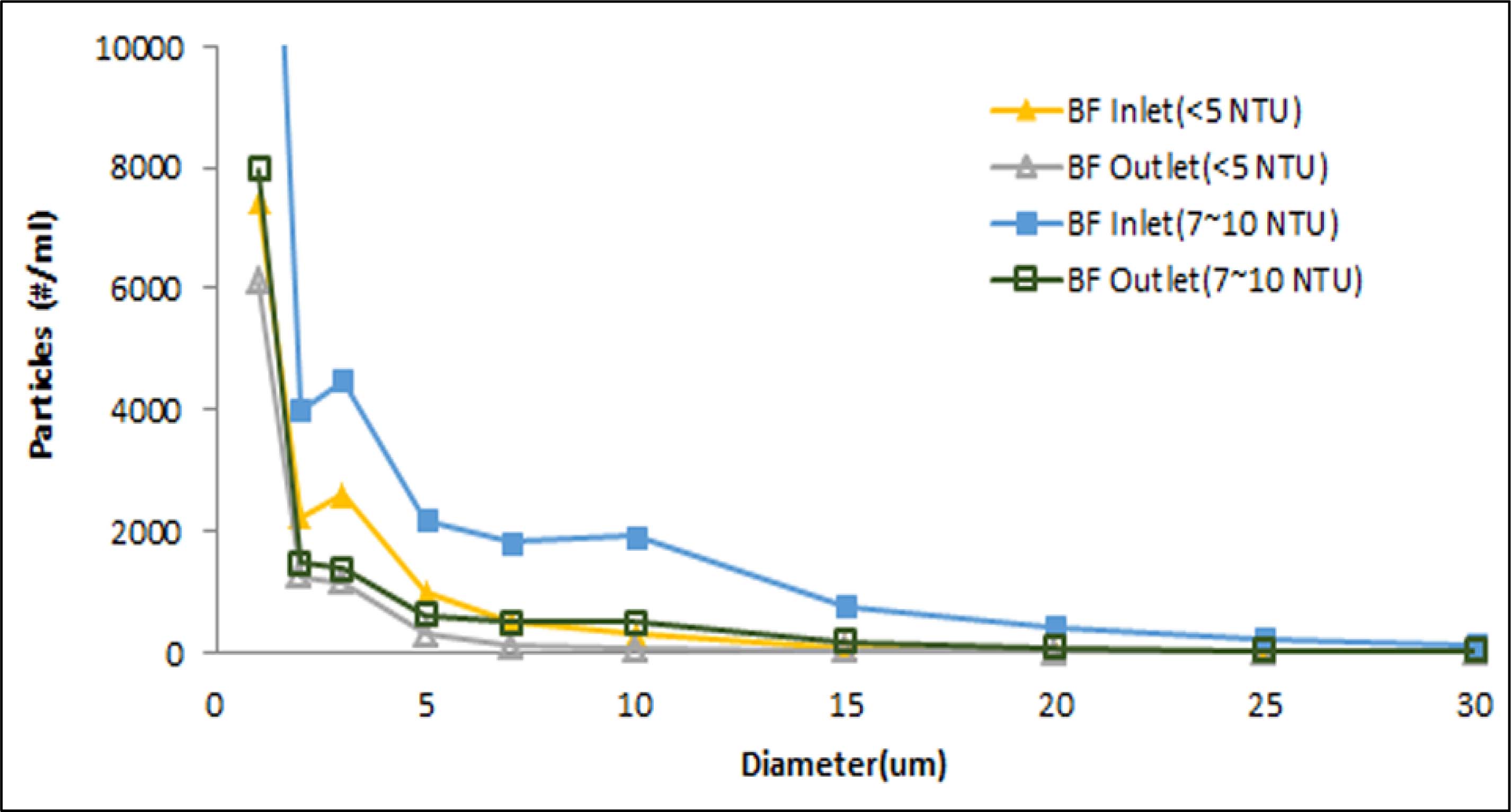

Fig. 6. Particles sizes and number distribution.

3.4. BF 역세 최적화 실험

다른 여과필터에서 사용하는 여과재와 마찬가지로 BF에 부착되는 오염물질을 탈착시켜주기 위해 역세를 주기적으로 진행한다. 역세는 1일마다 1회 진행하였고 역세척 용수의 유 속은 40 m/h, 공기세척은 유속을 50 m/h로 설정하였다. 이 때, BF의 최적의 역세조건을 도출하기 위해 역세시간에 따 른 역세수의 탁도를 확인하였다(Fig. 7).

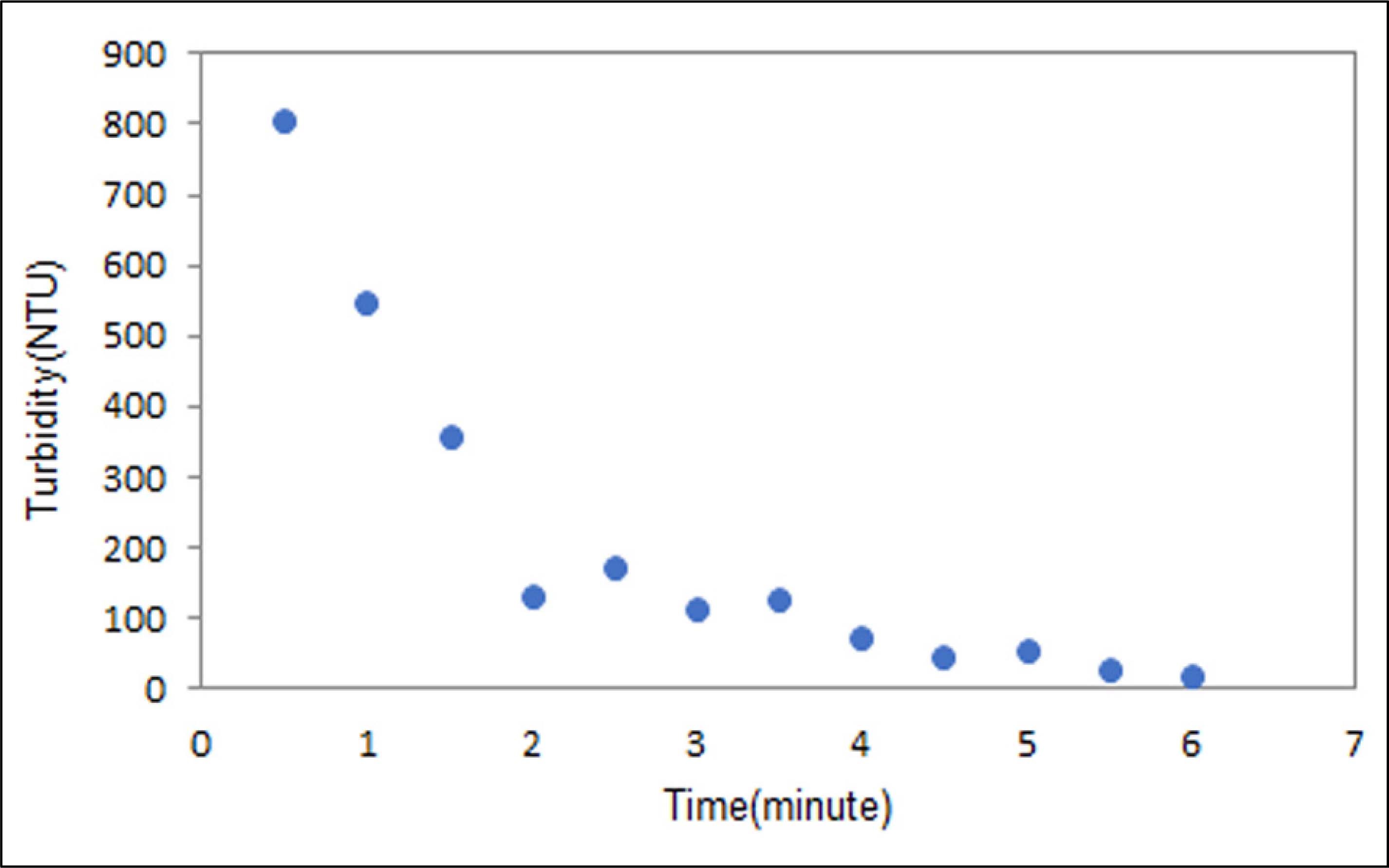

Fig. 7. Turbidity trends of backwashed water.

역세시간 초기 2분까지는 역세수에서 고농도의 탁도가 측 정되었다. 이는 미세기포 주입 없이 BF 단독으로 운전할 때 는 BF에 부착되는 오염물과 BF 공간 하부에 오염물이 침전 되고 BF를 역세할 때 BF에 오염물 탈착과 Basin의 바닥에 침전한 슬러지까지 동시에 세척이 가능하다. 역세시간 2분 이후에 역세수는 탁도가 점차 낮아지며, 5분 이후 역세수 탁 도의 감소폭이 점차 감소하면서 더 이상 탈착되지 않는 것을 확인하였다. BF는 역세로 주기적으로 세척한다면 파손 및 손실로 인한 여재감소 이 외에 여재교체 없이 반영구적으로 사용할 수 있다는 장점이 있다.

3.5. DABF 경제성 평가

DAF가 적용되는 공정은, 일반적으로 2단(2stage)으로 구성 되는데, DABF 후단에는 UF나 DMF와 같은 여과설비가 설 치된다. DABF의 후단에는 DMF를 적용할 때 효과가 클 것 이므로, DAF+DMF와 DABF+DMF를 상호 비교하고자 하였 다. 1단에는 DAF 또는 DABF가 적용되고 설계 및 운전개념 에 따라서 2단의 DMF 적용기준이 달라진다. Table 4와 같이 DAF공정과 DABF공정을 기계장치, 콘크리트 타설과 부지면 적 등을 포함하는 토목(Civil), 운전유지(O&M) 측면에서 각 각 비교하였다. 이때, DAF는 연속운전 여부에 따라 연속운 전과 비연속운전일 때 경우로 구분하였다.

DABF 설비구성은 DAF에 비해 BF, 역세를 위한 밸브 및 배관 등이 추가되어 초기비용이 약 1.2배 증가한다. DAF를 비연속운전으로 할 때는 DMF에 부하되는 오염물질의 양이 증가하여 DMF의 수량을 증가시키기 때문에 DABF의 구성 과 비교했을 때 거의 유사한 초기비용을 갖는다. 운영비 측 면에서 비교했을 때, DABF의 에너지소비량은 연속으로 운 전하는 DAF 대비 약 15% 수준이고, 비연속적으로 운전하는 DAF보다는 에너지 소비량이 약간 높은 특성이 있다.
