문병갑
(Byung-Kab Moon)
1
김경주
(Kyoung-Ju Kim)
2
조두용
(Doo-Yong Cho)
3*
-
정회원, 한국도로공사 도로교통연구원 대리
-
정회원, ㈜로드키네마틱스 대표이사
-
종신회원, 충남대학교 융복합시스템공학과 교수
Copyright © 2025 by The Korea institute for Structural Maintenance and Inspection
Keywords
TMA, Full-Scale Crash Test, Roll-Ahead Distance, THIV, PHD
핵심용어
TMA, 실물충돌시험, 전방이동거리, THIV, PHD
1. 서 론
도로 유지관리 작업은 도로 이용자의 안전뿐만 아니라 현장에서 근무하는 작업자의 생명과 직결되는 고위험 작업이다. 특히 고속도로의 유지보수나 긴급보수작업과
교량구조물 유지관리 및 점검 등을 위한 교통통제는 필수적으로 발생할 수 밖에 없으며 교통흐름 유지와 비용 문제로 인해 대부분 교통이 완전히 통제되지
않은 상태에서 수행된다. 차량의 통행이 완전히 통제되지 않는 환경에서는 예기치 못한 후방 추돌사고의 위험이 존재한다. 이러한 위험을 최소화하기 위해
교통통제가 필요한 경우 작업구간 전방에 교통안전표지와 같은 시인시설과 후방에서 충돌하는 차량에 대비하여 트럭탈부착용 충격흡수시설(Truck Mounted
Attenuator)을 사용하도록 도로 공사장 교통관리지침(MOLIT, 2018)에 규정하고 있다.
국내의 경우 미국 NCHRP Report 350(Ross et al., 1993) 기준과 영국 TD 49/07(Highways Agency, 2007) 기준을 준용하여 2014년 처음 도로안전시설 설치 및 관리지침-차량방호 안전시설편(MOLIT, 2014)이 제정되었다. 시험차량 무게의 경우 유럽은 900 kg과 2000 kg을 사용하고 있고 미국은 1100 kg과 2270 kg을 사용하고 있으나 국내의
경우 900 kg과 1300 kg을 사용하고 있어 국외 기준보다는 낮은 시험차량 무게를 사용하고 있다. 현재 시험기준인 900 kg과 1300 kg은
기존 연구(Han and Kim, 2023)의 조사에 따르면 9.8%과 26.2%의 누적분포에 해당한다. 충돌 차량의 속도와 중량(충격량)은 탑승자에게 가해지는 충격 및 장착차량의 이동거리와
밀접한 관련이 있으므로 탑승자와 작업자의 안전에 직접적인 연관성이 있다. 충돌 속도의 경우 제한속도를 기준으로 할 수 있으며, 충돌 차량의 중량은
운행중인 차량의 분포로부터 도출되는 것이 타당할 것이다. 차량의 중량을 두 가지로 나누어 평가하는 것은 가벼운 중량의 경우 충격흡수시설의 강도에 따른
탑승자의 안전을 확인하는 것이고, 무거운 중량의 경우 충격흡수시설이 충분한 길이를 확보하고 있는가를 확인하는 목적이다. 따라서, 기준보다 더 가벼운
차량이 충돌하는 경우 탑승자의 안전은 담보되지 않으며, 기준보다 더 무거운 차량이 충돌하는 경우는 충격흡수 부재의 길이가 부족하여 발생하는 탑승자
안전 문제와 장착차량이 확보한 안전거리 이상의 이동거리가 발생하여 작업자의 안전을 담보하지 못할 수 있다. 장착차량의 무게는 유럽과 미국의 경우 시험
의뢰자가 최솟값과 최댓값을 결정하게 되어 있다. 국내는 10 ton의 장착차량을 사용하지만 현장 사용성을 개선하기 위해 2024년에 TMA1등급에
대해서 5 ton을 장착차량으로 사용할 수 있도록 도로안전시설 설치 및 관리지침-차량방호 안전시설편(MOLIT, 2024a)과 차량방호 안전시설 실물충돌시험 업무편람(MOLIT, 2024b)을 개정하였다. 장착차량의 무게는 TMA의 성능과 전방이동거리와 연관된다. 장착차량의 무게가 충분하지 못한 경우 TMA가 충돌차량의 충돌 에너지를
흡수 및 소산하는 과정이 충분히 진행되기 이전에 장착차량이 이동하여 성능평가가 제대로 이루어지지 못하고 전방이동거리는 과도하게 나타난다. 이와 반대로
장착차량의 무게가 과도한 경우는 충격흡수능력에 대한 평가는 제대로 이루어지지만 전방이동거리가 왜곡되어 나타난다.
TMA에 관련된 국내의 기존 연구는 국외 기준과 비교하여 80 km/h의 충돌속도로 시험을 수행한 연구(Joo et al., 2012)가 있으며 기존의 강재 재료를 사용하지 않고 에어백형식으로 60 km/h의 시험을 수행한 연구(Park et al., 2014)가 있다. 또한 시뮬레이션을 수행하여 내부부재의 형상에 따른 충돌특성을 비교한 연구(Yi, 2015)가 있으며 1.3 ton과 2.0 ton의 차량모델로 8 ton과 10 ton의 장착차량 무게에 충돌하는 시뮬레이션을 수행한 연구결과(Han and Kim, 2023)가 있다. 그러나 실물차량 무게를 증가하거나 개정된 기준(MOLIT, 2024a)에 따라 장착차량 무게를 감소하여 시험을 수행한 연구는 없었다.
따라서 본 연구에서는 충돌차량의 무게와 장착차량 중량 변화에 따라 탑승자 안전지수 및 장착차량의 전방이동거리(Roll-Ahead Distance)에
대해 확인하였다. 또한 장착차량은 총 중량으로만 규정되 있으며, 차량의 공차 중량이나 제동력 등에 대한 세부 규정이 미비하여 다양한 조건의 조합으로
구성될 수 있다. 따라서 시험시 사용된 장착차량과 현장에서 운영되는 장착차량의 제원 차이와 중량 변화에 따른 영향을 살펴보는 것을 목적으로 하였다.
2. 국내외 TMA 실물충돌시험 기준
2.1 충돌기준
미국의 TMA 실물충돌시험 기준은 Table 1에 제시된 것 같이 성능등급, 시험차량무게, 충돌속도, 충돌각도, 충돌위치 등이 Manual for Assessing Safety Hardware(AASHTO, 2016) 에 정의되어 있다. 충돌속도에 따라 3개의 등급으로 구분되어 있으며 등급별 4회 시험을 수행하며 필요시 추가적으로 1회를 수행한다. 시험차량의 무게는
1100 kg, 2270 kg을 사용하고 정면 충돌과 W(차량폭)/3 offset 충돌 그리고 W/4 offset-10° 충돌 시험을 수행한다. 장착차량의
무게는 시험의뢰자가 최솟값과 최댓값을 결정하여 수행한다.
유럽의 TMA 실물충돌시험 기준은 Table 2에 제시된 것 같이 성능등급, 시험차량무게, 충돌속도, 충돌각도, 충돌위치 등이 PD DEN/TS 16786(CEN, 2018)에 정의되어 있다. 충돌속도에 따라 3개의 성능등급으로 구분되어 있으며 각 등급별 2∼3회 시험을 수행하며 필요시 추가적으로 1회를 수행한다. 시험차량의
무게는 900 kg과 2000 kg을 사용하고 정면충돌시험과 W/4 offset-10° 경사 충돌 시험을 수행한다. 장착차량의 무게는 전체시스템의
최대무게에 따라서 충돌조건별로 제시되어 있다. 전체시스템은 장착차량, TMA 그리고 연결부 등으로 구성된다. 장착차량의 무게는 시험의뢰자가 최솟값과
최댓값을 결정하여 수행한다.
국내 TMA 기준은 2014년 관리지침(MOLIT, 2014)을 개정하면서 TMA관련 내용이 추가되었으며 Table 3과 같이 제시되어 있다. TMA 모든 등급에서 장착차량 무게를 10 ton을 사용하도록 하였다. 2024년 관리지침(MOLIT, 2024a)이 개정되면서 TMA1등급에 대해서 장착차량 무게를 5 ton 또는 10 ton을 사용하도록 하였다.
Table 1. Collision Conditions of the TMA in USA
|
Test Level
|
Test
No.
|
Vehicle
Weight (kg)
|
Impact Condition
(km/h-Angle-Point)
|
Support Truck
|
|
1
|
50
51
52
53
54a)
|
1100
2270
2270
2270
1500
|
50-0°-CL
50-0°-CL
50-0°-W/3 offset
50-10°-W/4 offset
50-0°-CL
|
Test 50-52 : heaviest truck
Test 53 : lightest truck
|
|
2
|
50
51
52
53
54a)
|
1100
2270
2270
2270
1500
|
70-0°-CL
70-0°-CL
70-0°-W/3 offset
70-10°-W/4 offset
70-0°-CL
|
|
3
|
50
51
52
53
54a)
|
1100
2270
2270
2270
1500
|
100-0°-CL
100-0°-CL
100-0°-W/3 offset
100-10°-W/4 offset
100-0°-CL
|
Table 2. Collision Conditions of the TMA in EN
|
Speed Class
|
Test No.
|
Vehicle Weight (kg)
|
Impact Condition (km/h-Angle-Point)
|
Whole System
|
|
50
|
50-2
|
2000
|
50-0°-CL
|
Test 1, 3 : heaviest truck
Test 2 : 10 ton or the lightest mass if greater than 10 ton or the heaviest mass if
less than 10 ton
Test 4 : lightest truck
|
|
50-4
|
2000
|
50-10°-W/4 offset
|
|
80
|
80-1
|
900
|
80-0°-CL
|
|
80-2
|
2000
|
80-0°-CL
|
|
80-3a) |
2000
|
80-0°-CL
|
|
80-4
|
2000
|
80-10°-W/4 offset
|
|
100
|
100-1
|
900
|
100-0°-CL
|
|
100-2
|
2000
|
100-0°-CL
|
|
100-3a) |
2000
|
100-0°-CL
|
|
100-4
|
2000
|
100-10°-W/4 offset
|
Table 3. Collision Conditions of the TMA in Korea
|
Test Level
|
Test No.
|
Vehicle Weight (kg)
|
Impact Condition (km/h-Angle-Point)
|
Support Truck
|
|
TMA1
|
①
|
900
|
60-0°-CL
|
5 ton or 10 ton
|
|
②
|
1300
|
60-0°-CL
|
|
③
|
1300a) |
60-0°-W/3 offset
|
|
④
|
1300a) |
60-10°-W/4 offset
|
|
TMA2
|
①
|
900
|
80-0°-CL
|
10 ton
|
|
②
|
1300
|
80-0°-CL
|
|
③
|
1300a) |
80-0°-W/3 offset
|
|
④
|
1300a) |
80-10°-W/4 offset
|
|
TMA3
|
①
|
900
|
100-0°-CL
|
|
②
|
1300
|
100-0°-CL
|
|
③
|
1300a) |
100-0°-W/3 offset
|
|
④
|
1300a) |
100-10°-W/4 offset
|
2.2 성능기준
탑승자안전지수는 THIV(Theoretical Head Impact Velocity)와 PHD(Post-impact Head Deceleration)
그리고 ASI(Acceleration Severity Index)가 있다. 3개의 탑승자안전지수를 계산하는 과정은 관리지침(MOLIT, 2024a)에 상세히 설명되어 있다. THIV는 차량내부 가상의 xy평면에서 종방향 Dx=0.6 m 와 횡방향 Dy=0.3 m 중 머리가 가상면에 충돌할 때의 속도를 나타낸다. THIV는 Eq. (1)을 이용하여 계산되며 T는 머리의 비행시간이고 vx와 vy는 차량좌표계에 대한 머리의 상대속도이다. 정면충돌의 경우 44 km/h의 한계값을 가지며 값이 커질수록 탑승자의 위험도가 증가한다.
PHD는 THIV 발생이후 머리가 차량 내부의 벽에 부딪힌 후 차량이 충돌이 끝낼 때까지 같이 거동한다고 가정하면 차량이 받는 가속도를 탑승자의 머리가
받는다고 볼 수 있다. PHD는 충돌 후 계측된 $\ddot{x_{c}}$, $\ddot{y_{c}}$의 10 ms 이동 평균 가속도 중 최대값을
구하며 Eq. (2)와 같이 계산한다. Eq. (2)에서 <$\ddot{x_{c}}$>와 <$\ddot{y_{c}}$>는 10 ms 평균 가속도 이다. PHD의 한계값은 20 g(중력가속도)이며 값이
커질수록 탑승자의 위험도가 증가한다.
ASI는 Eq (3)과 같이 계산 할 수 있으며 차량 x, y, z 각 방향 50 ms 평균가속도의 각 한계가속도에 대한 비의 합을 나타내는 수치로 무차원의 스칼라로
표현된다. ASI는 항상 양의 값을 가지며, 1 보다 클수록 탑승자의 위험도는 커지게 된다. 성능평가의 한계값은 1.9이하로 제한하고 있다.
3. 시뮬레이션 검토
실물충돌시험을 통해 성능 및 거동을 분석하기 위해서는 대상 시설물이 필요하다. 이를 위해서는 기존에 개발된 제품을 사용하는 방법과 새로 개발하는 방법이
고려되었으며, 기존에 개발된 제품의 경우 충격흡수 메카니즘이 복잡하고 상대적으로 비용이 비싸기 때문에 간단한 메카니즘을 갖는 제품을 개발하기로 하였으며,
이를 위해 간단한 컴퓨터 시뮬레이션을 활용하였다. 컴퓨터 시뮬레이션은 도로안전시설 및 충돌해석에 많이 사용되고 있는 LS-DYNA(LSTC, 2018)를 사용하였다. 본 연구에서는 TMA를 상용화의 목적보다 해석 및 제작의 용이성, 경제성 등을 고려하여 원형강관의 부재를 조립하는 형식으로 구성하였다(Carney III, 1978, 1981). 강재 모델의 입력데이터는 탄성계수 204,000 Mpa, 포아송비 0.28, 항복강도 280 MPa, 파단변형률 25%를 적용하여 해석을 수행하였다.
Fig. 1과 같이 0.6 m(D) x 0.7 m(H) x 6 mm(T)의 강관형태의 부재를 12개 배열하여 전체 3 m(L) x 1.8 m(W) x 0.7
m(H)의 TMA를 구성하였다. 시험차량의 모델은 Fig. 2와 같이 1.3 ton 중량의 Dodge Neon 모델(NHTSA, 2025)과 2.0 ton 중량의 Ford Explorer 모델(NCAC, 2025)을 사용하였다. 충돌속도는 고속도로 작업장 제한속도를 고려하여 80 km/h로 수행하였다. 시뮬레이션 검토는 탑승자안전지수를 확인하기 위하여 TMA만
모델하여 트럭에 설치되는 부분을 고정단으로 모델하여 해석을 수행하였다.

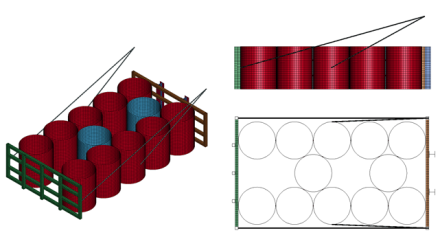

Fig. 1. Full-Scale Model of TMA

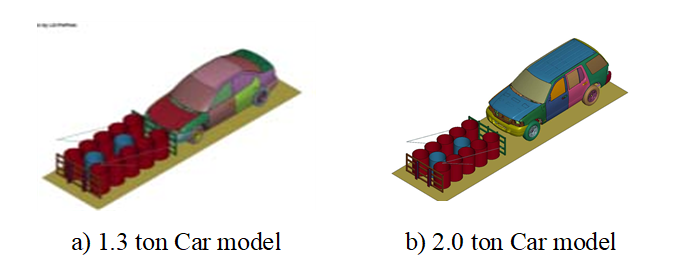

Fig. 2. Full-Scale Model of Car
Fig. 3. Vehicle motion over time
시간에 따른 충돌 후 차량거동은 Fig. 3과 같고 2.0 ton 해석결과에서는 TMA가 충격을 다 흡수하지 못한 것으로 보인다. 탑승자안전지수는 Table 4와 같이 1.3 ton 결과에서는 모두 만족하였지만 2.0 ton 의 결과에서는 PHD와 ASI를 만족하지 못했다. 2.0 ton의 충돌에너지가 1.3
ton 보다 약 1.54배 높기 때문에 TMA가 충격을 다 흡수하지 못하여 충돌 후반부에 나타나는 PHD값이 증가하였다.
Table 4. Simulation Result
|
Vehicle weight (ton)
|
THIV (km/h)
|
PHD (g)
|
ASI
|
|
1.3
|
33.4
|
15.9
|
1.23
|
|
2.0
|
29.4
|
35.6
|
2.21
|
현재 성능시험 기준을 만족하는 시험용으로 적절한 TMA를 시뮬레이션을 통하여 검토했고 실제로 제작 구성하여 실물충돌시험을 수행하고자 하였다.
4. 실물충돌시험을 통한 분석
4.1 실물충돌시험 설계
실물충돌시험은 시뮬레이션 해석에서 수행한 TMA를 실제로 제작하여 전체 3 m(L) x 1.8 m(W) x 0.7 m(H)로 구성하여 Fig. 4와 같이 트럭에 설치하였다. 충돌시험 조건을 정리하면 Table 5와 같이 시험차량 무게는 1.3 ton과 국내 등록된 승용차 무게를 93.3%정도 고려해줄 수 있는 2.0 ton을 사용하였다. Fig. 5와 같이 1.3 ton은 르노 SM520을 2.0 ton은 현대 싼타페 차량을 사용하였다. 장착차량은 시험장 반입시 공차 중량이 각각 11 ton과
4.5 ton(현대트럭)이었으며 중량을 10 ton과 5 ton으로 조정하여 시험에 사용하였다.
Table 5. Collision Conditions of Test
|
Test No
|
Vehicle weight (ton)
|
Support Truck weight (ton)
|
Impact Condition (km/h-Angle-Point)
|
|
Test 1
|
1.3
|
10
|
80-0°-CL
|
|
Test 2
|
5
|
|
Test 3
|
2.0
|
10
|
4.2 실물충돌시험 결과
총 3회의 충돌시험 결과는 다음과 같고 1.3 ton의 충돌차량과 10 ton의 장착차량을 기준으로 하여 충돌차량 무게를 증가시킨 경우와 장착차량
무게를 감소시킨 경우 탑승자안전지수와 전방이동거리의 변화를 비교하였다. 시험 결과는 Table 6에 정리하였으며 1.3 ton-10 ton 시험의 경우 THIV 32.8 km/h, PHD 15.8 g, ASI 1.17, 전방이동거리 0.88 m로
나타났다. 탑승자안전지수 성능시험기준은 모두 만족하였으며 시험 전⋅후 전경은 Fig. 6과 같다. 1.3 ton-5 ton 시험의 경우 THIV 32.6 km/h, PHD 11.1 g, ASI 0.86, 전방이동거리 10.15 m로 나타났다.
탑승자안전지수 성능시험기준은 모두 만족하였으며 전방이동거리의 경우 장착차량 10 ton의 시험보다는 크게 나타났다. 충돌 시험 전⋅후 전경은 Fig. 7과 같다. 2.0 ton-10 ton 시험의 경우 THIV 27.4 km/h, PHD 21.5 g, ASI 1.33, 전방이동거리 1.45 m로 나타나
PHD만 성능기준을 약간 상회하는 결과를 보였으며 시험 전⋅후 전경은 Fig. 8과 같다.
Table 6. Test Result
|
Test
|
THIV (km/h)
|
PHD (g)
|
ASI
|
Roll-ahead distance (m)
|
|
1.3-10 ton
|
32.8 @ 0.1266sec
|
15.8 @ 0.2311∼0.2411sec
|
1.17 @ 0.1981∼0.2481sec
|
0.88
|
|
1.3-5 ton
|
32.6 @ 0.1247sec
|
11.1 @ 0.2183∼0.2283sec
|
0.86 @ 0.2008∼0.2508sec
|
10.15
|
|
2.0-10 ton
|
27.4 @ 0.1434sec
|
21.5 @ 0.2025∼0.2125sec
|
1.33 @ 0.1839∼0.2339sec
|
1.45
|

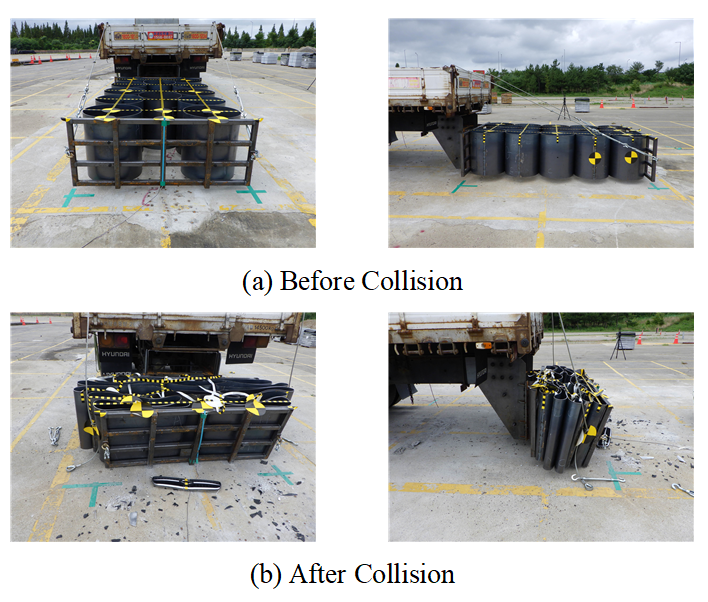

Fig. 6. 1.3 ton-10 ton TMA Test

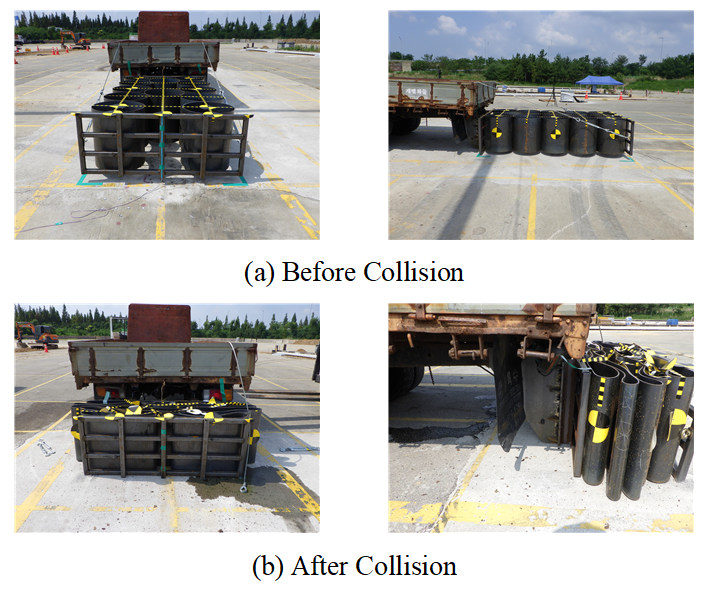

Fig. 7. 1.3 ton-5 ton TMA Test

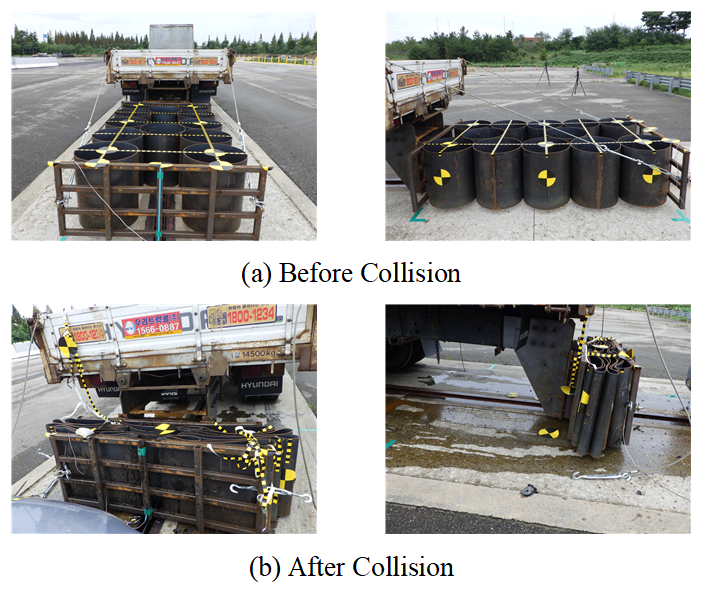

Fig. 8. 2.0 ton-10 ton TMA Test
충돌차량의 무게가 1.3 ton으로 동일하고 장착차량 무게가 감소하는 경우 THIV의 값은 유사하고 PHD는 감소하였다. 이러한 결과에서 THIV는
앞에서의 계산 절차와 같이 충돌 초기에 발생하는 안전지수 이기 때문에 충격흡수부재가 장착차량의 저항력 보다 낮은 강도로 정상 기능하는 경우 장착차량의
중량에 따른 변동이 작은 것이 일반적이다. PHD의 경우 THIV 발생이후 최대 값으로 결정하기 때문에 장착차량의 중량이 증가할수록 충돌차량의 급격한
감속을 수반는 결과를 보인 것이다. 장착차량의 전방이동거리는 11.5배 증가한 10.15 m로 확인되어 운동량 법칙에 따른 거동을 보였다. 장착차량
무게가 10 ton으로 동일하고 충돌차량의 무게가 1.3 ton에서 2.0 ton으로 증가하는 경우 THIV는 16% 감소한 27.4 km/h로 나타났다.
PHD는 36% 증가한 21.5 g 로 나타나 기준값을 약간 상회한다. THIV는 탑승자와 차량 내부와의 상대적 충돌속도로 정의되기 때문에 충돌차량의
중량이 무거울수록 감속이 작아 감소하는 결과를 보인것이며, PHD의 경우 충격흡수부재의 길이가 부족하여 후반부 가속도가 증가한 결과를 보인 것이다.
장착차량의 전방이동거리는 1.64배 증가한 1.45m 발생하였다.

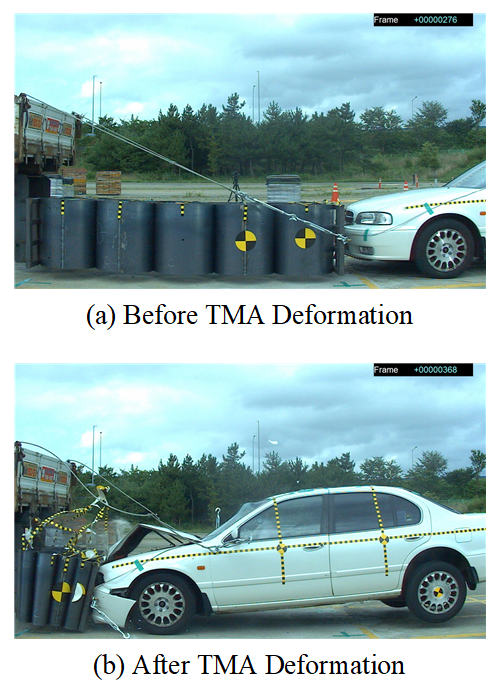

Fig. 9. TMA Test Deformation Before and After Collision
시험 결과를 함께 비교하면 Fig. 10(a)과 같이 THIV는 1.3 ton의 충돌차량을 사용하는 경우 장착차량 무게와 상관없이 TMA가 전체길이 3 m에서 0.7m로 변형되는 약 0.18
s 까지 동일한 경향을 보였다. 2.0 ton의 충돌차량을 사용하는 경우 1.3 ton 시험보다 감속이 적고 THIV 발생시간도 늦게 나타났다. PHD도
1.3 ton으로 충돌차량 무게가 같은 경우 0.18 s 까지 동일한 경향을 보였다. 2.0 ton의 충돌차량을 사용한 경우 충돌에너지가 높기 때문에
TMA가 다 변형된 이후 1.3 ton의 시험보다 PHD가 높게 나타났다.

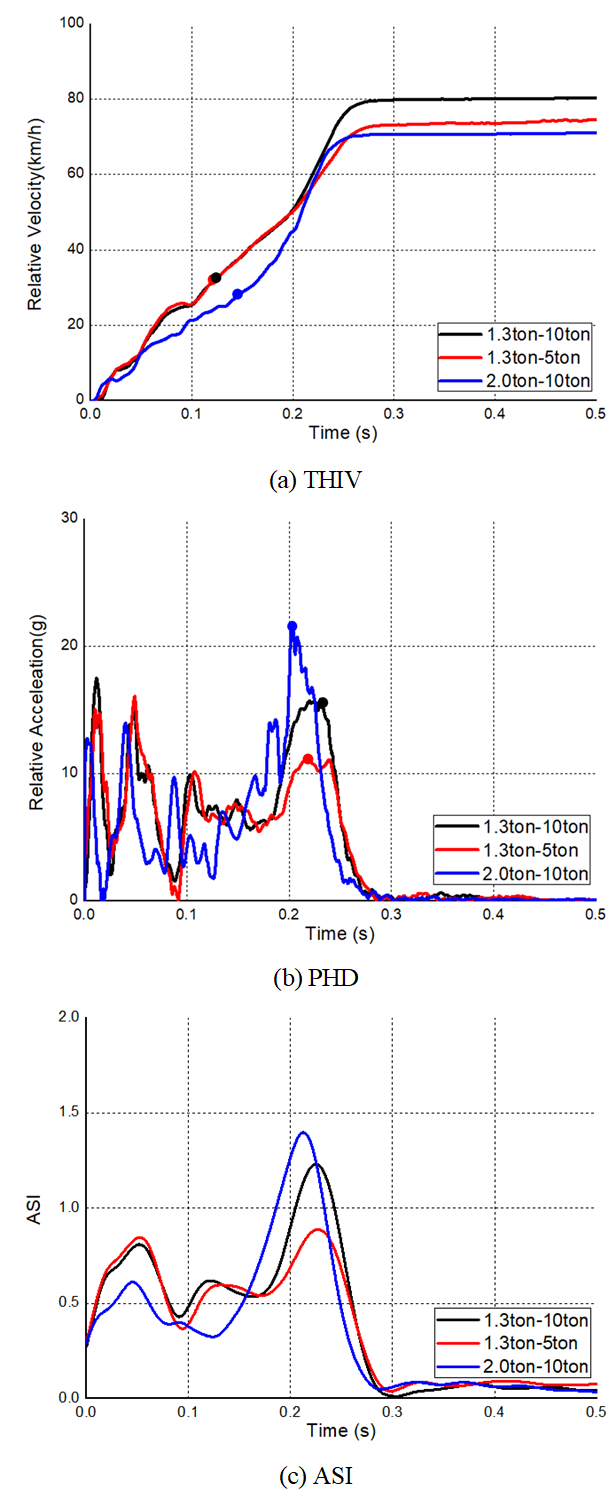

Fig. 10. Occupant Risk Index
4.3 기존 연구 결과와 비교
시뮬레이션을 수행하여 충돌차량 무게에 따른 탑승자안전지수 및 전방이동거리를 비교한 연구와 실물차량 충돌시험을 통해 탑승자안전지수와 전방이동거리를 비교한
본 연구의 결과 그리고 미국 MASH 기준으로 통과한 시험결과를 Table 7과 같이 비교하였다. 전방이동거리의 경우 전반적으로 장착차량의 무게가 동일한 경우 충돌차량 무게가 증가하면 같이 증가하는 것으로 나타났다. 충돌차량의
무게가 동일하고 장착차량 무게가 감소하는 경우도 전방이동거리가 증가하는 것으로 나타났다. THIV의 경우 충돌차량의 무게가 증가하면 감소하는 경향을
보였다. PHD는 충돌차량 무게가 증가하는 경우 시뮬레이션과 본 연구에서는 증가하는 경향을 보였고 미국 MASH 기준을 통과한 제품은 감소하는 것으로
나타났다. 미국 기준에서 충돌 차량의 중량이 증가하면 PHD가 감소하는 결과를 보이는 것은 미국 기준은 1100 kg과 2270 kg 차량을 사용하기
때문에 기본적으로 2270 kg 차량에 대해 탑승자 보호성능이 확보되도록 설계되어있다. 상대적으로 국내 기준에서는 900 kg과 1300 kg 차량으로
시험하기 때문에 2000 kg의 충돌차량에 대하여 설계하는 것은 비합리적이며, 즉 설계기준의 차이에 의한 결과이다. 장착차량의 무게가 감소하는 경우
THIV는 거의 동일하거나 6% 이내의 차이값으로 나타났으며 PHD는 전반적으로 다 감소하였다. 충돌차량의 무게가 증가하는 경우 시뮬레이션과 본연구
그리고 MASH 기준을 통과한 제품 모두 전방이동거리는 증가하였다. 장착차량의 무게가 감소하는 경우 시뮬레이션은 약 1.5배 증가하고 본 연구에서는11.5배
그리고 미국 MASH 기준을 통과한 제품은 2.5배 증가하였다.
Table 7 Test Comparison of Roll-Ahead Distances by Crash Vehicle Weight in Existing Studies
|
Study
|
Test Vehicle (ton)
|
Support Truck (ton)
|
THIV (km/h)
|
PHD (g)
|
ASI
|
Roll-ahead distance (m)
|
Simulation
(Han and Kim, 2023)
|
1.3
|
10
|
38.8
|
18.6
|
1.28
|
0.83
|
|
2.0
|
10
|
30.8
|
32.7
|
1.88
|
2.02
|
|
2.0
|
8
|
30.6
|
31.3
|
1.75
|
3.18
|
|
In Study
|
1.3
|
10
|
32.8
|
15.8
|
1.17
|
0.88
|
|
2.0
|
10
|
27.4
|
21.5
|
1.33
|
1.45
|
|
1.3
|
5
|
32.6
|
11.1
|
0.86
|
10.15
|
CC160
(FHWA, 2025)
|
1.1
|
11.3
|
39.2
|
19.2
|
1.29
|
0.9
|
|
2.2
|
11.3
|
38.5
|
16.7
|
1.20
|
2.7
|
|
2.2
|
5.4
|
37.8
|
10.2
|
1.09
|
7.0
|
CC173
(FHWA, 2025)
|
1.1
|
12
|
39.6
|
18.2
|
1.42
|
0.43
|
|
2.2
|
12
|
36.7
|
17.9
|
1.31
|
2.4
|
|
2.2
|
5.5
|
34.5
|
12.3
|
0.97
|
6.2
|
전방이동거리 관련하여 선행연구(LuAnn and Roger, 2013)에서 충돌후 충돌차량과 장착차량의 속도, 항력계수와의 관계를 Eqs. (4)(5)(6)과 같이 정의하고 있다. VT는 충돌후 충돌차량과 장착차량의 속도, MI는 충돌차량의 무게(kg), VI는 충돌차량의 속도(m/s), MS는 장착차량의 무게(kg), MA는 TMA의 무게(kg), D는 항력계수, S는 장착차량의 이동거리(m), g는 중력가속도(m/s2)이다. 선행연구 및 MASH 기준을 통과한 제품에
대하여 Table 8과 같이 VT를 계산하였다.
Table 8. Post Impact Speeds Calculated from Existing Studies
|
Study
|
MI
(kg)
|
VI
(m/s)
|
MS
(kg)
|
MA
(kg)
|
VT
(m/s)
|
|
Ref
|
Model
|
|
LuAnn and Roger (2013)
|
U-MAD Cushion 100K
|
820
|
27.8
|
9183
|
570
|
2.2
|
|
2000
|
27.8
|
9183
|
570
|
4.7
|
|
SAFE-
STOP 180
|
903
|
27.1
|
8550
|
940
|
2.4
|
|
1998
|
26.8
|
8550
|
940
|
4.7
|
|
Ram 100K
|
896
|
26.4
|
8849
|
427
|
2.3
|
|
2000
|
27.9
|
8849
|
427
|
4.9
|
|
MPS 350 III
|
915
|
27.8
|
9000
|
640
|
2.4
|
|
2041
|
27.8
|
9000
|
640
|
4.9
|
|
Scorpion C10000
|
883
|
27.8
|
9632
|
632
|
2.2
|
|
1961
|
27.5
|
9632
|
632
|
4.4
|
|
In Study
|
1329
|
22.2
|
10880
|
1650
|
2.2
|
|
1348
|
22.3
|
5620
|
1650
|
3.5
|
|
1996
|
22.3
|
10880
|
1650
|
3.1
|
|
CC160
(FHWA, 2025)
|
1112
|
28.0
|
11339
|
1188
|
2.3
|
|
2265
|
28.4
|
11339
|
1188
|
4.4
|
충돌 후 속도는 TMA 제품별로 다르지만 충돌차량의 무게가 증가하면 같이 증가하는 경향을 보이고 2.2 m/s에서 4.9 m/s의 분포로 나타났다.
충돌차량과 장착차량의 무게비와 충돌 후 속도의 상관관계는 Fig. 11과 같다. 계산식의 의한 선형 그래프와 시험에서 사용한 시험차의 무게 및 장착차량의 무게로 계산된 VT 그리고 고속카메라로 촬영된 영상을 분석한 VT를 표시하였다. 무게비가 6 이상인 데이터에서는 계산식과 고속카메라로 분석한 값이 거의 동일하게 나타났고 6 이하의 시험데이터에서는 다소 차이가 나는
경향을 보였다. 장착차량 이동거리가 있는 시험데이터로부터 Table 9와 같이 항력계수를 계산하였으며 0.225에서 0.466까지 나타났다. 기존연구(LuAnn and Roger, 2013)에서는 항력계수를 0.3으로 가정하여 장착차량의 이동거리를 계산하여 제시하기도 하였다. Eq. (4)로 계산된 VT와 고속카메라 분석을 통해 계산된 VT를 이용하여 장착차량의 이동거리를 계산하고 실제 시험을 통해 계측된 이동거리를 Fig. 12와 같이 비교하였다. 충돌차량과 장착차량의 무게비가 6 이상인 경우 계산식과 실제 시험데이터가 거의 동일한 결과값으로 나타났고 무게비가 6 이하인
경우 계산식과 실제 시험데이터가 크게 차이나는 것을 확인하였다. 차량의 주차제동장치성능은 11.5°의 경사면에서 정지상태를 유지하거나 차량중량 20%
(sin 11.5° ≈0.2)이상의 제동능력을 가지도록 자동차 및 자동차부품의 성능과 기준에 관한 규칙에서 규정하고 제동 능력 기준이 차량 중량(공차중량)의
20% 이상이고 만차시에도 제동력이 필요하므로 공차 중량 기준으로 20∼40% 정도의 제동력(항력계수)이 필요한 것으로 추정된다. 따라서, 장착차량의

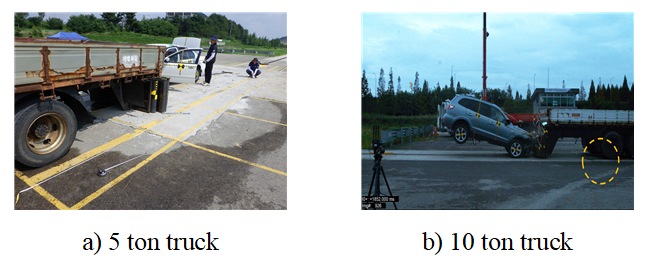

무게가 가벼울수록 주차제동장치의 능력은 감소하게 된다. Fig. 13과 같이 장착차량의 무게가 가벼운 5 ton의 경우 Fig. 13(a)와 같이 스키드마크가 발생하지 않아 주차제동장치의 용량을 초과하는 충돌이 발생하여 이동거리가 크게 나타난 것으로 분석되며, 장착차량무게가 무거운 10
ton의 경우 Fig. 13(b)와 같이 스키드마크가 발생하여 주차제동장치의 용량이내의 충돌이 발생한 것으로 판단된다. 장착차량의 무게비를 고려하여 Eq. (6)으로 이동거리를 다시 보정하여 계산하면 10.24 m로 시험결과와 유사하게 나타난다. 충돌차량과 장착차량의 무게비와 장착차량의 주차제동장치의 제동능력
등 변수가 다양하게 존재하기 때문에 실제 현장에서 가벼운 공차중량의 장착차량을 사용하는 경우 무거운 공차중량으로 실시한 충돌시험으로부터 기존의 방식으로
이동거리를 추정하는 것은 한계가 있으므로 실제 운용 조건을 반영한 실물충돌시험을 통하여 평가되어야 할 것으로 판단된다.
Fig. 11. Correlation between VT and Weight Ratio
Table 9. Roll-ahead distance & Drag factor Calculated from Existing Studies
|
Study
|
MI
(kg)
|
VT
(m/s)
|
S
(m)
|
D
|
|
Ref
|
Model
|
|
LuAnn and Roger (2013)
|
U-MAD Cushion 100K
|
2000
|
4.7
|
6.2
|
0.236
|
|
SAFE-STOP 180
|
1998
|
4.7
|
4.0
|
0.372
|
|
Ram 100K
|
2000
|
4.9
|
4.3
|
0.370
|
|
MPS 350 III
|
2041
|
4.9
|
4.0
|
0.391
|
|
Scorpion C10000
|
1961
|
4.4
|
5.6
|
0.225
|
|
In Study
|
1329
|
2.2
|
0.88
|
0.335
|
|
1348
|
3.5
|
10.15
|
0.094
|
|
1996
|
3.1
|
1.45
|
0.441
|
|
CC160
(FHWA, 2025)
|
1112
|
2.3
|
0.9
|
0.355
|
|
2265
|
4.4
|
0.7
|
0.466
|

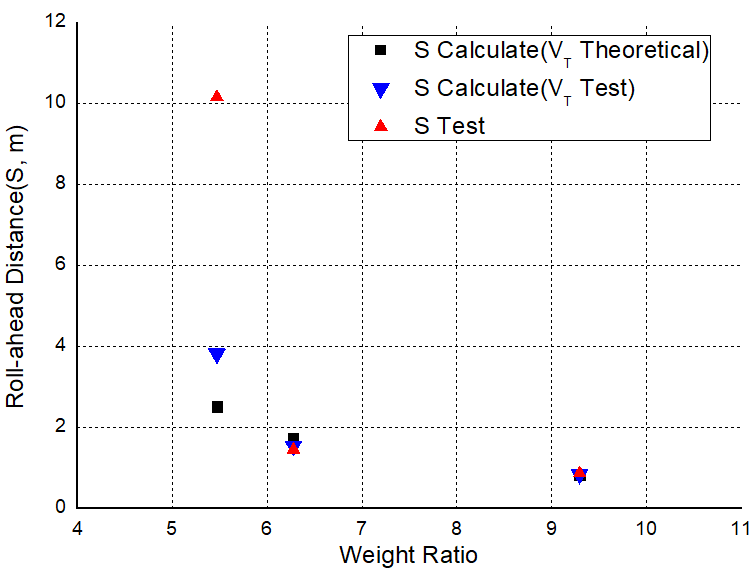

Fig. 12. Correlation between S and Weight Ratio
5. 결 론
본 연구에서는 트럭탈부착용 충격흡수시설(TMA)의 실물충돌시험을 수행하여 시험차량 및 장착차량의 무게 변화가 탑승자안전지수(THIV, PHD, ASI)
와 전방이동거리에 미치는 영향을 실물충돌시험을 통하여 분석하였다. 주요 연구결과는 다음과 같다.
1. 본 연구에서 사용된 TMA는 동일한 장착차량 조건(10 ton)에서 충돌차량의 중량을 1.3 ton에서 2.0 ton으로 증가시킨 결과 THIV는
32.8 km/h에서 27.4 km/h로 약 16% 감소하였으나 PHD는 15.8 g에서 21.5 g으로 약 36% 증가하였다. 이는 사용된 TMA가
충돌차량의 운동에너지가 더 커짐에 따라 TMA가 충분히 에너지를 소산하지 못하고 충돌 후반부에서 잔여 에너지가 탑승자에게 전달된 결과로 해석된다.
PHD 값이 성능기준 한계(20 g)를 초과함에 따라 탑승자 보호 측면에서 한계점이 확인되었으나 충격흡수부재의 길이를 증가시키면 기준을 만족시킬 수
있다. 따라서 향후 TMA 충돌차량의 중량이나 충돌속도 등이 증가하는 기준이 제시되는 경우 흡수부재 길이 확장, 재료 개선을 통해 높아진 충격도에
대한 성능 확보가 필요하다.
2. 시험차량이 동일(1.3 ton)한 조건에서 장착차량의 중량을 10 ton에서 5 ton으로 감소시킨 경우 THIV, PHD, ASI 모두 기준값을
만족하였으나 전방이동거리(Roll-Ahead Distance)는 0.88 m에서 10.15 m로 약 11.5배 증가하였다. 이는 장착차량의 주차제동장치의
제동력을 초과하는 충돌로 인하여 과도하게 이동한 결과이다.
3. 충돌 후 속도와 항력계수 그리고 장착차량의 이동거리를 계산식 및 실측값으로 비교한 결과 충돌차량과 장착차량의 무게비가 6 이상인 조건에서는 계산값과
실측값이 매우 유사하였으나 무게비가 6 미만인 조건에서는 오차가 발생하였다. 이는 가벼운 장착차량의 경우 주차제동장치 성능한계(제동력 : 약 20%
중량 비율)를 초과하는 충돌이 발생함을 의미하며 이론식만으로는 이동거리 예측이 어렵다는 점을 확인하였다. 5 ton의 장착차량과 10 ton의 장착차량의
무게비를 보정하여 계산하는 경우 비슷한 결과로 나타났지만 많은 시험데이터를 확보하여 신뢰성을 높이기 전까지는 실물충돌시험을 통해 최소한의 안전거리에
대한 확보가 필요하다.
종합적으로 본 연구는 TMA의 충돌성능 평가에 있어 시험차량 및 장착차량의 중량 변화가 탑승자안전성과 도로 현장 내 안전성에 큰 영향을 미침을 시험을
통하여 확인하였으며 향후 기준 정비 및 개선 시 기초자료로 활용될 수 있을 것으로 기대된다.
