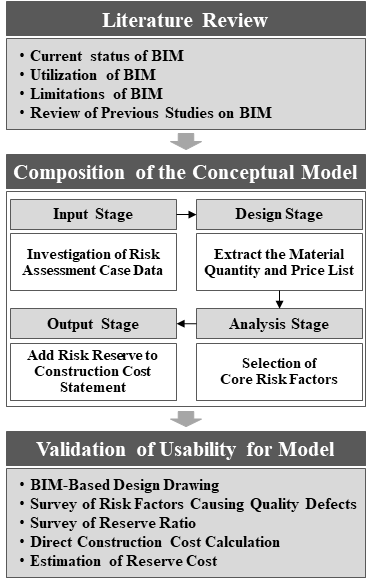

4.2 모델 검증 내용

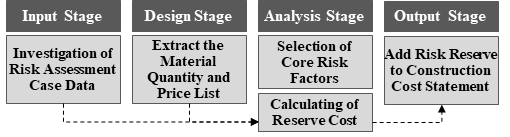

모델 검증은 Input, Design, Analysis, Output Stage로 구분하여 설명하며, 검증을 위한 품질하자 유발 위험요인과 예비비
비율을 조사하는 방법은 아래와 같다<Table 2>.
Table. 2 Analysis Data Research Method
Category
|
Details
|
Risk
Factors
|
Case
|
• Apartment built in G city
|
Data
|
• Quality defects factors in structural work
|
Survey
|
• Interview with the site managers(6 Persons)
|
Period
|
• 2024. 02. ~ 2024. 04.
|
Reserve
Ratio
|
Case
|
• Apartment built in G city
|
Data
|
• Repair cost and Reserve ratio for repairing
|
Survey
|
• Interview with the site managers(6 Persons)
|
Period
|
• 2024. 04. ~ 2024. 07.
|
모델 검증에 필요한 품질하자 유발 위험요인과 보수비용 그리고 예비비 비율을 조사하기 위해서 공동주택 1개 단지를 선정하였다. 그리고 골조공사를 대상으로
하자보고서, 균열대장, 공사비 내역서 등을 확인하고자 하였으나, 제공되는 범위가 제한되어 건축공사 현장관리자의 설문과 인터뷰를 중점적으로 실시하였다.
4.2.1 Input Stage(입력) 검증 내용

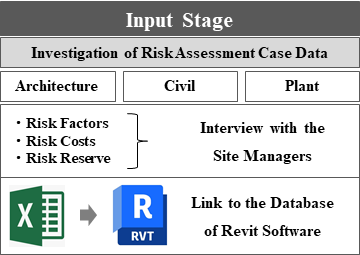

건축공사 현장관리자를 대상으로 품질하자 유발 위험요인과 보수․보강 비용 그리고 예비비 비율을 조사하기 위해서 설문조사지를 구성하였으며, 내용은 아래와
같다.
설문조사지는 골조공사에서 발생되는 건조수축균열, 침하균열, 재료분리, 평활도 등과 같은 위험요인을 나열하였으며, 설문자가 위험요인을 선택하고 추가하는
방법으로 진행하였다. 그리고 골조공사에 직접적으로 시공되는 마감공사(방수, 미장, 도장, 단열)를 포함하였다.
이는 본 연구에서 제안한 개념 모델을 품질관리를 위해서 활용하는 경우에 품질하자의 발생 빈도가 상대적으로 높은 공종을 확대하여 적용하기 위함이다.
즉 모델의 검증에서는 골조공사에 대한 자료를 활용하나, 추가로 4개 공종을 포함하여 조사한 것이다<Table 3>.
Table. 3 Questionnaire
Category
|
Quality Risk Factors
|
Structure Elements
|
Structure
|
Crack
|
Wall, Slab, Column
|
Smoothness
|
Wall, Slab, Column
|
Waterproof
|
Crack
|
Rooftop, Restroom, etc
|
Gaps
|
Wall, Slab
|
Plastering
|
Crack
|
Wall, Slab, Column
|
Gaps
|
Wall, Slab, Column
|
Painting
|
Crack
|
Wall, Column
|
Exfoliation
|
Wall, Column
|
Insulation
|
Damaged
|
Wall, Slab
|
Exfoliation
|
Wall, Slab
|
건축공사 현장관리자의 설문과 인터뷰를 통해서 정립된 골조공사에 대한 품질하자 유발 위험요인은 균열(건조수축균열, 침하균열 포함)과 평활도이며, 이렇게
정립된 위험요인을 기반으로 Analysis에서 예비비 비율을 조사하고 그에 따른 예비비를 산정하는 과정으로 연계된다.
골조공사의 품질하자 유발 위험요인을 균열과 평활도로 정립한 이유는 골조공사에서 가장 중요하게 관리되어야 하는 품질하자가 구조 부재에 발생되는 균열이며,
골조 바닥의 평활도는 바닥 마감의 평활도에 영향을 주는 요인이기 때문이다. 그리고 본 연구에서 제시한 개념 모델을 현업에서 활용하는 경우에 사용의
간편성이 요구되어 다양한 품질하자 유발 요인을 Group화하여 평가하고 예비비를 추정하는 것이 효율적이라는 의견을 반영한 것이다.
4.2.2 Design Stage(설계) 검증 내용

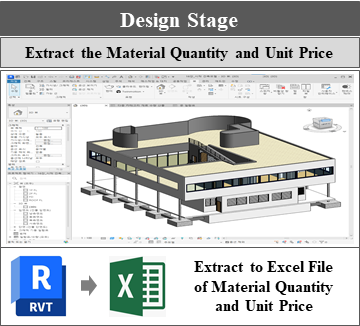

설계단계는 품질하자 유발 위험요인에 대한 예비비를 추정하기 위해서 공사비를 산정하는 것이므로 Revit을 활용하여 설계에 반영된 자재 종류별 규격과
수량 등을 추출한다.
이에 참고문헌(한솔아카데미. 3차원 건축설계를 위한 MUST BIM. Revit 실습 설계도면 활용)의 Revit 실습용 설계도면(상기 <Fig. 4>에 반영된 설계도면)을 활용하여 자재 종류별 규격과 수량 등을 추출하고 별도로 단가를 계산하여 공사비를 산정하였다.
참고문헌에서 제공되는 Revit 실습용 설계도면을 활용한 이유는 품질하자 유발 위험요인과 예비비 비율을 조사하기 위해서 선정된 공동주택 건설공사 1개
현장의 도면을 제공받는 것이 불가하였고 개념 모델의 사용성을 검증하는 과정에서 Revit으로 작성된 도면을 사용하여 자재 종류와 수량을 추출하고 그
자료를 근거로 공사비를 산정하는 과정을 설명하는 것이 중요하므로 실습용 설계도면을 활용하였다.
Revit에서 설계에 반영된 자재 종류별 규격과 수량 등은 일람표/수량 기능으로 추출이 가능하며, 모델의 검증에서는 골조공사로 범위를 한정하였으므로
일람표를 구성하는 카테고리를 콘크리트 기초, 기둥, 보로 설정하였다. 그리고 품질하자 유발 위험요인을 균열과 평활도로 선정하였으므로 레미콘에 대한
수량, 단가를 추출하면 아래와 같다<Table 4>.
Table. 4 Summary of Extracted for Material List
Category
|
Size (mm)
|
Material
|
Volum (㎥)
|
Unit Price (KRW)
|
Circular Column
|
240×4,400
|
Concrete
|
1.06
|
121,846
|
Circular Column
|
240×4,400
|
Concrete
|
1.06
|
121,846
|
~
|
~
|
~
|
~
|
~
|
Square Column
|
240×240×3,600
|
Concrete
|
0.21
|
121,846
|
Square Column
|
240×240×3,600
|
Concrete
|
0.21
|
121,846
|
~
|
~
|
~
|
~
|
~
|
Foundation
|
2000×2000×900
|
Concrete
|
3.60
|
121,846
|
Foundation
|
2000×2000×900
|
Concrete
|
3.60
|
121,846
|
~
|
~
|
~
|
~
|
~
|
Sum
|
|
455.09
|
55,451,374
|
Revit에서는 아래 사진과 같이 설계에 반영된 모든 재료에 대한 규격, 개수, 부재위치, 재료종류, 단가 등과 같이 다양한 정보를 확인할 수 있도록
카테고리를 설정할 수 있으나, <Table 4>는 모델 검증에서 필요한 정보만을 편집한 것이다.
콘크리트 기초, 기둥, 보에 대한 재료 일람표를 추출한 결과, 원형 기둥 32개, 정사각형 기둥 10개, 기초 14개이며, 해당 설계에는 보(Girder
및 Beam)가 그려지지 않아서 재료 일람표가 추출되지 않았다.
재료별 단가는 Revit에서 추출되지 않으므로 표준품셈을 근거로 레미콘 타설에 대한 일위대가를 산정하는 방법과 표준시장단가를 적용하는 방법을 검토를
한 결과, 조달청에서 표준일위대가를 구성한 자료가 제공되지만, 향후 Revit에서 단가를 추출할 수 있도록 개선된다는 가정하에 비용항목이 다양하고
산출근거가 복잡한 일위대가보다는 공사별로 단가와 노무비율만을 제시한 표준시장단가를 반영하는 것이 기술적으로 적정하다고 사료된다.
따라서 건설공사 표준시장단가에서 제시된 콘크리트 타설/펌프차 순차타설 TYPE-2 단가 22,046원(2024년 하반기 표준시장단가 반영, 레미콘
재료비 미포함 단가)에 레미콘 1㎥ 단가 99,800원(조달청 레미콘 규격 25-24-120 단가)을 합산하였다. 이렇게 계산된 단가 121,846원에
설계된 구조부재인 원형 기둥 32개, 정사각형 기둥 10개, 기초 14개에 대한 레미콘 수량 455.09㎥를 곱한 결과 직접공사비는 약 55,451,374원으로
산정되었다.
4.2.3 Analysis Stage(분석) 검증 내용

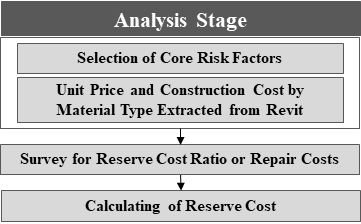

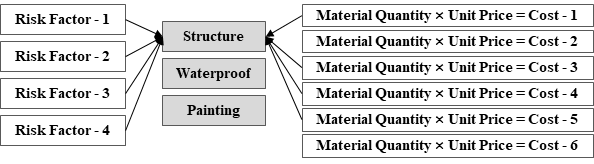

분석단계는 Input에서 정립된 품질하자 유발 위험요인별로 보수․보강에 필요한 적정 예비비 비율을 조사하고 Design에서 산정된 골조공사의 레미콘
타설 공사비에 대입하여 예비비를 추정하는 것이다.
예비비를 추정하는 방법으로 1) 예비비 비율을 조사하여 공사비에 곱하는 방법과 2) 실제로 지출된 비용을 조사하여 그 비용을 기준으로 공사 조건 등을
반영하여 재산정하는 방법이 있다. 두가지 방법 중에서 건설사업 및 건설공사를 진행하는 과정에서 발생되는 위험요인을 조사하고 그 위험요인으로 인하여
변동되는 공사비를 추정한 선행연구를 살펴보면, 위험요인의 영향으로 인한 비용의 변동비율을 조사하여 공사비에 곱하는 방법을 적용하였기 때문에 품질하자
유발 위험요인에 대한 예비비 비율을 조사하여 예비비를 추정하며, 조사방법은 다음과 같다.

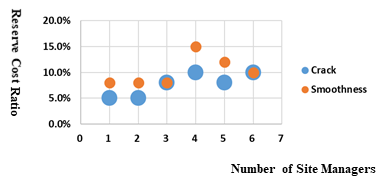

위험요인별로 보수․보강에 지출된 실제 비용을 조사 및 확인하는 것이 제한되어 상기 <Table 2>에서 설명한 건축공사 현장관리자를 대상으로 설문과 인터뷰를 실시하여 예비비 비율을 조사한 결과는 아래와 같다<Table 5>.
Table. 5 Results of Survey for Risk Reserve Ratio
Category
|
Quality Risk Factors
|
Reserve Ratio
|
Repair Costs
|
Structure
|
Crack
|
Avg ratio : 1.8%
|
-
|
Smoothness
|
Avg ratio : 1.3%
|
-
|
• Crack : Max (3.0%), Min (1.0.%) • Smoothness : Max (2.0%), Min (1.0%)
|
|
예비비 비율의 조사 과정을 설명하면, 사례로 선정된 건설현장을 방문하여 균열과 평활도 하자에 대한 보수․보강 비용을 조사하였으나, 공사가 진행되고
있는 과정이므로 정산내역서 등과 같은 비용지출 자료의 확인이 불가능하였다.
이에 현장관리자 6명을 대상으로 공종별 내역서의 철근콘크리트 레미콘 타설 공사비를 기준으로 균열과 평활도 품질하자(품질불량)를 보수․보강하기 위해서
지출되는 대략적인 금액 비율 또는 그와 같은 품질하자를 보수․보강하기 위해서 예비비를 책정한다면, 어느 정도의 비율을 반영하는 것이 타당한 것인지
등에 대해서 인터뷰를 실시하였다.
상기와 같은 방법에 따라 조사된 균열과 평활도의 품질하자를 보수․보강하기 위한 예비비 비율을 Design에서 산정된 레미콘 타설 공사비 55,451,374원에
대입해서 위험요인별로 예비비를 추정한 결과는 아래와 같다<Table 6>.
Table. 6 Results of Calculated for Risk Reserve (Unit : KRW)
Category
|
Quality Risk Factors
|
Risk Reserve Ratio
|
Risk Reserve
|
Structure
|
Crack
|
Max
|
10.0%
|
5,545,137
|
Avg
|
7.7%
|
4,251,272
|
Min
|
5.0%
|
2,772,569
|
Smoothness
|
Max
|
15.0%
|
8,317,706
|
Avg
|
10.2%
|
5,637,556
|
Min
|
8.0%
|
4,436,110
|
• Formula: Construction Cost 55,451,374 × Max 3.0% = 1,663,541
|
예비비를 추정한 결과, 상기 <Table 4>에서 산출된 레미콘 수량 455.09㎥를 기준으로 균열하자를 보수․보강하기 위해서는 평균 4,251천원, 평활도는 평균 5,637천원이며, 이렇게
추정된 예비비는 Output에서 예비비를 포함한 레미콘 타설 공사비를 산정하는 과정으로 연계된다.
4.2.4 Output Stage(결과) 검증 내용

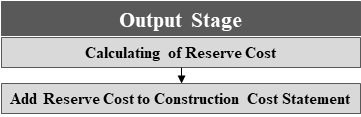

결과단계는 Design에서 산정된 골조공사에 대한 레미콘 타설 공사비와 Analysis에서 품질하자를 유발하는 위험요인에 따라 추정된 예비비를 합산하였다<Table 7>.
Table. 7 Direct Construction Costs Including Risk Reserves
Category
|
Quantity
|
Unit Price
|
Max Cost
|
Avg Cost
|
Min Cost
|
Material Cost
|
455.09
|
99,800
|
45,418,373
|
45,418,373
|
45,418,373
|
Labor Cost
|
455.09
|
14,771
|
6,722,110
|
6,722,110
|
6,722,110
|
Expenses
|
455.09
|
7,275
|
3,310,890
|
3,310,890
|
3,310,890
|
Sum
|
55,451,374
|
55,451,374
|
55,451,374
|
Risk Reserve
|
Crack
|
5,545,137
|
4,251,272
|
2,772,569
|
Smoothness
|
8,317,706
|
5,637,556
|
4,436,110
|
Sum
|
13,862,843
|
9,888,828
|
7,208,679
|
Total
|
69,314,217
|
65,340,202
|
62,660,052
|
골조공사의 레미콘 타설에 대한 직접공사비 내역을 구성하기 위해서 재료비는 레미콘 구입단가 99,800원을 노무비는 표준시장단가에서 제시된 철근콘크리트
레미콘 타설 단가 22,046원의 노무비율이 67%이므로 14,771원을 반영하였다, 그리고 경비는 레미콘 타설 단가 22,046원에서 노무비 14,771원을
차감한 7,275원으로 반영하였으며, 이렇게 산정된 직접공사비에 최대, 평균, 최소 예비비를 포함하였다.
예비비를 포함한 총공사비는 최대 69백만원, 평균 65백만원, 최소 62백만원으로 산정되었으며, 예비비(균열 예비비와 평활도 예비비를 합산한 금액)는
최대 1,386만원, 평균 988만원, 최소 720만원으로 추정되었다. 이에 따라 레미콘 타설 공사비와 예비비를 포함한 총공사비 대비 예비비의 비율은
최대 20.0%, 평균 15.1%, 최소 11.5%의 범위로 나타났다.
4.3 모델 검증 내용 종합 및 활용 방안
본 연구에서 제안한 개념 모델은 BIM을 기반으로 설계, 원가, 품질관리의 통합체계를 구축하기 위한 기초연구이며, 개념 모델의 사용성을 검증하기 위해서
Revit을 활용하여 설계에 반영된 자재별 수량을 추출하였고 단가는 추출이 불가하므로 별도로 계산하여 직접공사비를 산정하였다. 이와 같이 단가 추출이
불가한 부분을 개선하기 위해서는 표준품셈에 의한 방법과 표준시장단가에 의한 방법 중에서 단가를 구성하는 항목이 간단한 표준시장단가를 적용하는 방안이
적정한 것으로 사료된다.
또한 건설공사를 진행하는 과정에서 품질하자를 유발하는 위험요인을 정립하고 그 위험요인이 발생되었을 경우 보수․보강에 필요한 예비비를 추정하는 방법을
BIM 설계와 원가산정 그리고 품질 위험평가를 연계하는 방안을 제안하였다. 예비비를 추정하는 방법은 현장관리자를 대상으로 설문과 인터뷰를 실시하여
품질하자 유발 위험요인별로 적정 예비비 비율을 조사하였으며, 그 결과를 산정된 직접공사비에 대입하여 예비비를 추정하였다. 그리고 현업에서 본 개념
모델을 활용하는 경우에는 예비비 비율을 조사하는 방법과 실제로 품질하자를 보수하기 위해서 지출된 비용을 조사하여 그 비용을 기준으로 추정하는 방법
중에서 조사환경 등을 고려하여 적용하는 것이 필요하다. 이는 실제로 지출된 비용을 조사하기 위해서는 계약내역서, 준공내역서, 정산서류 등을 비교하여야
하나, 관련 자료 조사에 제한이 있는 경우 예비비 비율을 조사하는 방법을 활용하여야 한다.
따라서 국토교통부를 중심으로 국내 건설사업에서 BIM을 확대 적용하기 위한 계획이 수립되었으며, 이와 더불어 안전관리 분야를 융합한 다양한 연구도
진행되었다. 이에 본 연구 결과는 BIM의 설계, 원가, 품질관리를 연계한 디지털 통합체계 구축과 원가정보가 결합된 5D의 구현을 위한 참고문헌으로
활용될 수 있다.
